Posuvná brána z hliníkových profilů — projekt a materiály
Dobře navržená posuvná brána z hliníkových profilů je lehké řešení, odolné proti korozi a pohodlné na montáž, ale pouze tehdy, pokud jsou správně zvoleny průřezy profilů, způsob vyztužení křídla, vedení a pojezdové příslušenství. Při svépomocné stavbě se nejvíce chyb neobjevuje při samotném svařování nebo šroubování rámu, ale při volbě materiálu podle rozpětí brány, výpočtu hmotnosti a přizpůsobení rolek, kolejnice a sloupků. V tomto článku ukazujeme praktický přístup k návrhu: jaké obdélníkové a čtvercové profily zvolit, jak odhadnout hmotnost konstrukce a na co si dát pozor, aby brána fungovala lehce a stabilně.
V nabídce AluVeno jsou k dispozici čtvercové hliníkové profily a obdélníkové, stejně jako profily V-SLOT a T-SLOT řezané na míru. To je důležité, protože u posuvných bran přesnost délek prvků výrazně usnadňuje montáž a omezuje množství úprav na stavbě.
Kdy má brána z hliníkových profilů smysl?
Hliník se osvědčuje zejména tam, kde je důležitá nízká vlastní hmotnost křídla. Lehčí brána méně zatěžuje rolky, vozíky, pohon a vodicí sloupky. Hliníkové profily navíc nevyžadují tak intenzivní antikorozní ochranu jako ocel, což je důležité u oplocení, pergol a venkovních konstrukcí.
Neznamená to však, že každý průřez bude vhodný. U posuvné brány jsou klíčové tři parametry: rozpětí světlosti vjezdu, výška křídla a typ výplně. Jinak se navrhuje lehký rám pro výplň z vodorovných hliníkových lamel a jinak křídlo s plnějším opláštěním, které pracuje při větším zatížení větrem.
Jaké profily zvolit pro posuvnou bránu z hliníku?
Nejpraktičtější konstrukcí je rám z obdélníkových profilů a sloupky a vybrané výztužné prvky ze čtvercových profilů. U bran pro soukromé pozemky je vhodné držet se jednoduchých, osvědčených průřezů, které poskytují dobrou tuhost bez nadměrného nárůstu hmotnosti.
Doporučené průřezy profilů
| Prvek brány | Doporučený profil | Proč právě tento průřez? |
|---|---|---|
| Vnější rám křídla | 80x40 mm nebo 100x50 mm | Dobrý poměr tuhosti a hmotnosti, pohodlná montáž výplně |
| Vnitřní příčky | 40x40 mm | Dostatečné vyztužení a snadné rozmístění pro lamely nebo výplňová pole |
| Dodatečné svislé výztuhy | 40x20 mm nebo 40x40 mm | Omezení průhybu a práce rámu při zatížení větrem |
| Vodicí a koncové sloupky | 80x80 mm | Stabilní upevnění horního vedení a koncového příslušenství |
| Velké nebo těžší brány | 100x100 mm pro sloupky, 100x50 mm pro rám | Vyšší tuhost při širší světlosti průjezdu |
Pokud má plánovaná brána standardní vjezd pro rodinný dům, rám z profilu 80x40 mm, příčky 40x40 mm a sloupky 80x80 mm jsou velmi rozumným výchozím bodem. Při větších šířkách nebo plnější výplni je vhodné přejít na 100x50 mm pro hlavní rám.
Jak navrhnout rám?
Návrh rámu by měl zohledňovat nejen světlost průjezdu, ale také protiváhu, způsob podepření a předpokládané zatížení větrem. V praxi je křídlo posuvné brány delší než samotný vjezd, protože část délky tvoří úsek protiváhy nezbytný pro stabilní provoz.
Ve zjednodušení je vhodné přijmout následující pořadí návrhu:
- Určete šířku světlosti vjezdu, např. 4 m.
- Zvolte celkovou délku křídla včetně protiváhy.
- Stanovte výšku brány a rozdělení na příčky a svislé výztuhy.
- Zvolte průřez rámu podle typu výplně.
- Spočítejte hmotnost konstrukce a přizpůsobte jí rolky, kolejnici a pohon.
U lehkých a moderních bran se dobře osvědčuje uspořádání s obvodovým rámem a 2–3 příčkami. Pokud je výplň hustá nebo plná, vyplatí se přidat další svislá žebra, aby se omezilo kroucení křídla.
Jak spočítat hmotnost brány z hliníkových profilů?
Hmotnost křídla je jedním z nejdůležitějších parametrů, protože na ní závisí volba rolek, vedení, dorazů a automatiky. Nejjednodušší je spočítat ji jako součet hmotností všech úseků profilů a výplně.
Schéma výpočtu vypadá takto:
- Sečtěte délky všech profilů použitých v rámu.
- Vynásobte délku každého průřezu jeho měrnou hmotností v kg/m.
- Přičtěte hmotnost výplně, spojovacích prvků, rolek a montážních prvků.
- Přidejte bezpečnostní rezervu, ideálně 10–15 %.
Zjednodušený příklad: brána s délkou křídla 6 m a výškou 1,5 m, s rámem 80x40 mm a třemi příčkami 40x40 mm, může mít hmotnost výrazně nižší než její ocelový ekvivalent. To je právě výhoda hliníku: lze dosáhnout vysoké tuhosti konstrukce při výrazně menším zatížení pojezdového systému.
Pokud si nejste jisti měrnou hmotností konkrétního průřezu, je nejlepší opřít návrh o technické údaje od dodavatele profilů. U objednávek řezaných na míru je také snazší rovnou připravit materiálový soupis pro nacenění a montáž.
Jaké rolky a kolejnice použít?
Rolky a kolejnice musí být zvoleny podle skutečné hmotnosti křídla a způsobu vedení. Nejsou to doplňky, které se vybírají „od oka“. Příliš malé rolky budou pracovat ztuha, rychleji se opotřebují a mohou způsobovat vibrace brány při otevírání.
Na co se zaměřit při výběru pojezdového příslušenství?
| Parametr | Význam | Praktická rada |
|---|---|---|
| Nosnost rolek | Musí přenést hmotnost křídla s rezervou | Vybírejte sadu s rezervou minimálně 20 % |
| Typ kolejnice | Ovlivňuje plynulost pojezdu a životnost | Kolejnice by měla být rovná a stabilně upevněná |
| Horní vedení | Bočně stabilizuje křídlo | Nesmí způsobovat příliš velké tření |
| Nájezdové a koncové rolky | Usnadňují dovírání a odlehčují křídlo | Vyplatí se je zohlednit už ve fázi návrhu |
Pro lehkou hliníkovou bránu lze použít příslušenství s nižší nosností než u oceli, ale stále je nutné zachovat rezervu. Pokud počítáte s automatikou, vybírejte pojezdový systém s plynulým chodem a nízkým valivým odporem. To přímo ovlivňuje životnost pohonu.

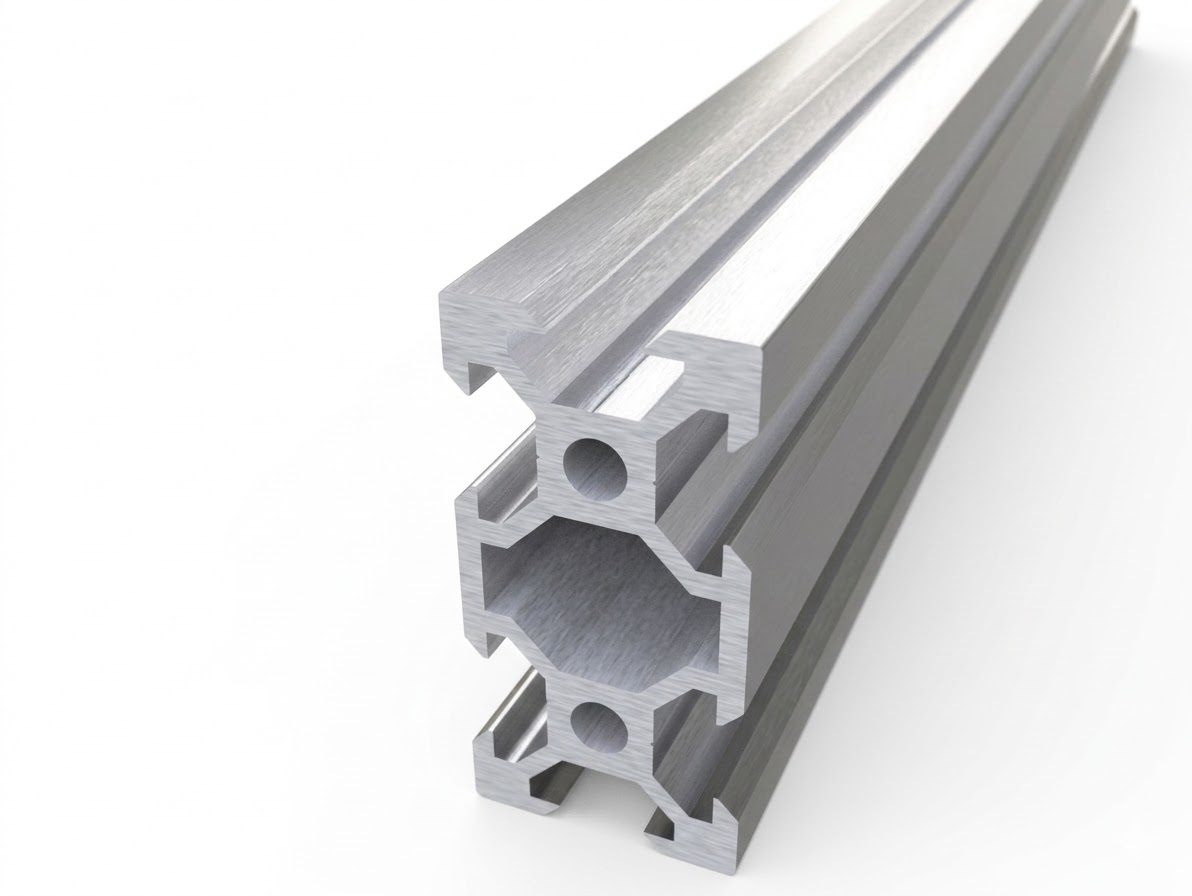

Hodí se profily V-SLOT a T-SLOT pro brány?
Profily V-SLOT a T-SLOT jsou spojovány hlavně s CNC konstrukcemi, 3D tiskárnami, technickými kryty a lehkými modulárními rámy. V případě klasické vjezdové posuvné brány se hlavní konstrukce nejčastěji vyrábí z uzavřených čtvercových a obdélníkových profilů, protože lépe přenášejí zatížení typická pro velké křídlo vystavené větru a provozu ve venkovním prostředí.
To však neznamená, že V-SLOT a T-SLOT zde nemají využití. Mohou být užitečné jako pomocné prvky: držáky, kryty příslušenství, uchycení koncových snímačů, lišty pro fotobuňky nebo vedení kabelů automatiky. Konstrukční drážka umožňuje tyto prvky posouvat a nastavovat bez vrtání nových otvorů — při zprovozňování pohonu a nastavování koncových poloh jde o reálnou úsporu času.
Nejčastější chyby při stavbě
- Příliš krátká protiváha. Křídlo musí být zřetelně delší než světlost vjezdu, jinak brána při plném otevření „sedá“.
- Chybějící kontrola úhlopříček. Rám se kontroluje podle úhlopříček před upevněním výplně — později už to nelze opravit.
- Spojení hliníku s ocelí bez izolace. Ve vlhku vzniká galvanický článek. Používejte nerezové šrouby a distanční podložky.
- Zapomenutá tepelná roztažnost. Hliník pracuje zřetelně více než ocel — ponechte vůle ve spojích.
- Otevřené konce profilů. Bez záslepek se dovnitř dostává voda, která v zimě zamrzá a profil roztlačuje.
Shrnutí
Posuvná brána z hliníku je projekt, který stojí na třech rozhodnutích: průřez rámu přizpůsobený světlosti vjezdu, poctivě spočítaná hmotnost křídla a pojezdové příslušenství s rezervou nosnosti. Zbytek je otázkou pečlivého provedení. Objednání profilů řezaných na míru eliminuje největší zdroj chyb — nerovné řezy na stavbě.
