Hliníková pergola — výběr profilů, rozměry a montáž
Dobře navržená pergola z hliníkových profilů je kombinací estetiky, odolnosti a předvídatelných konstrukčních parametrů. V praxi to znamená správný výběr průřezů sloupků a nosníků, rozumné rozteče podpor, vhodné spojky a správné ukotvení do podkladu. Pokud plánujete zastřešení terasy, odpočinkové zóny na zahradě nebo lehkou konstrukci u fasády budovy, vyplatí se začít ne vzhledem, ale geometrií, zatížením a technologií montáže. V tomto průvodci vysvětlujeme, jaké hliníkové profily zvolit, jaké rozměry použít a na co si dát pozor při stavbě pergoly ze čtvercových a obdélníkových profilů.

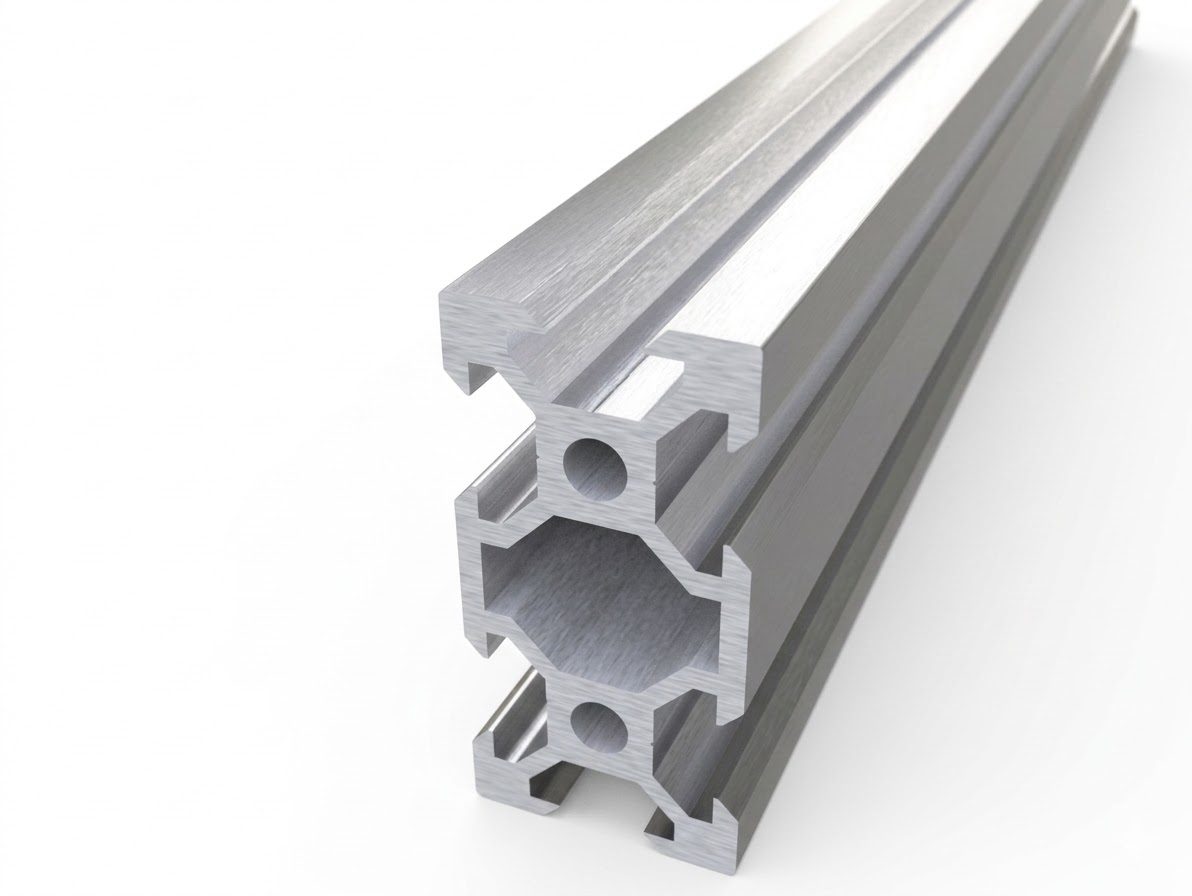

V nabídce AluVeno jsou k dispozici čtvercové hliníkové profily a obdélníkové, stejně jako systémové profily V-SLOT a T-SLOT, které lze využít v pomocných prvcích, opláštění a lehkých rámech. Klíčové je však rozlišit funkci jednotlivých profilů: jiné průřezy pracují jako nosné sloupky, jiné jako obvodové nosníky a ještě jiné jako příčníky pod střešní krytinu.
Od jakých předpokladů začít
Před výběrem průřezů je třeba stanovit čtyři základní parametry: šířku pergoly, vyložení, způsob podepření a typ střechy. Jinak se navrhuje samostatně stojící pergola 3 x 4 m a jinak nástěnná konstrukce 4 x 6 m opřená jednou stranou o budovu. Rozdíl dělá také krytina: lehká tkanina, polykarbonátové panely, hliníkové lamely nebo sklo.
K tomu přistupují užitná a environmentální zatížení. V polských podmínkách je třeba zohlednit především vítr, sníh a vlastní hmotnost krytiny. Zjednodušeně: čím větší rozpětí a těžší střecha, tím větší ohybový moment v nosnících a tím vyšší nároky na sloupky a spoje. Právě proto výběr profilu „od oka“ často končí nadměrným průhybem nebo předimenzováním konstrukce.
Nejdůležitější projektové otázky
- zda bude pergola samostatně stojící nebo nástěnná,
- jakou má mít šířku a hloubku,
- jaká střecha bude použita,
- zda jsou plánovány boční clony, rolety nebo opláštění,
- k jakému podkladu budou kotveny patky sloupků.
Jaké profily pro pergolu: sloupky, nosníky a příčníky
U zahradních pergol z uzavřených profilů se nejčastěji používají čtvercové a obdélníkové trubky. Poskytují dobrou torzní tuhost, estetický vzhled a jednoduchou montáž kování. Pro většinu realizací u rodinných domů se vyplatí přijmout osvědčené rozdělení funkcí průřezů.
| Prvek pergoly | Doporučený průřez | Proč |
|---|---|---|
| Rohové sloupky | 80x80 mm | Dobrý kompromis mezi nosností, tuhostí a vizuálními proporcemi |
| Sloupky pro větší rozměry | 100x100 mm | Lepší stabilita při velké výšce a těžší střeše |
| Obvodové nosníky | 80x40 mm nebo 100x50 mm | Dobrá práce v ohybu při rozumné vlastní hmotnosti |
| Střešní příčníky | 40x40 mm | Dostačující pro kratší rozpětí a lehkou krytinu |
| Příčníky pro těžší krytinu | 60x40 mm | Menší průhyb a větší rezerva nosnosti |
Pokud hledáte praktické výchozí pravidlo, pak pro pergolu u rodinného domu o rozměrech přibližně 3 x 4 m jsou bezpečným výchozím bodem sloupky 80x80 mm, obvodové nosníky 80x40 mm a příčníky 40x40 mm. Při větší šířce, těžší krytině nebo vyšší konstrukci se vyplatí přejít na 100x100 mm pro sloupky a 100x50 mm pro nosníky.
Tloušťka stěny profilu
Samotný vnější rozměr průřezu není všechno. Velký význam má také tloušťka stěny profilu. U pergolových aplikací mohou tenkostěnné dekorativní profily vypadat správně, ale při konstrukčním namáhání bývá jejich lokální tuhost a odolnost spojů nedostatečná.
V praxi se u nosných prvků nejčastěji zvažují stěny od 2 do 4 mm. Čím větší síly ve šroubovém spoji, tím důležitější je odpovídající tloušťka materiálu. Týká se to zejména míst vrtání, zón u patek sloupků a spojů nosníků se sloupky.
| Tloušťka stěny | Typické použití | Poznámky |
|---|---|---|
| 2,0 mm | Lehké příčníky, výplně, pomocné prvky | Dobré při malých rozpětích |
| 3,0 mm | Nosníky a sloupky v typických zahradních pergolách | Nejčastěji volený kompromis |
| 4,0 mm | Větší konstrukce, těžší krytiny, náročnější spoje | Vyšší hmotnost, ale také větší rezerva |
Rozměry pergoly a zjednodušený přístup k výpočtům
V jednom článku nelze nahradit úplné statické výpočty, ale lze ukázat logiku výběru. U nosníků jsou nejdůležitější: rozpětí, způsob podepření a rovnoměrně rozložené zatížení. V praxi průhyb velmi rychle roste se zvyšující se délkou prvku, proto i malé zvětšení rozpětí může vyžadovat výrazně větší průřez.
Například pergola s vyložením 3 m s lehkou střechou z komůrkového polykarbonátu bude pracovat úplně jinak než sestava 4,5 m s hliníkovými lamelami a dodatečnými bočními clonami. Ve druhé situaci se vyplatí buď zvětšit průřez nosníku, nebo zmenšit rozteč podpor, nebo přidat mezilehlý sloupek.
Praktické rozsahy rozměrů
- do 3 x 3 m — obvykle stačí sloupky 80x80, nosníky 80x40, příčníky 40x40,
- cca 3 x 4 m — stále často 80x80 a 80x40, ale při těžší střeše je lepší přejít na 100x50 pro nosníky,
- 4 x 6 m a více — obvykle jsou vyžadovány sloupky 100x100, pevnější nosníky, přesnější analýza spojů a základů.
Pokud má střecha odvádět vodu, je třeba počítat se spádem. Pro většinu lehkých krytin bude praktický spád v řádu několika procent, v závislosti na typu materiálu a systému odvodnění. To ovlivňuje výšku předních a zadních podpor i délku sloupků.
Jakou střechu pro pergolu a jak ovlivňuje výběr profilů
Typ krytiny má přímý vliv na konstrukci. Lehké textilní zastřešení klade na nosníky menší nároky, ale je citlivější na vítr a vyžaduje dobře vyřešené napínání. Komůrkový polykarbonát je relativně lehký a oblíbený, zatímco sklo a těžké panely vyžadují výrazně pevnější průřezy a pečlivější spoje.
| Typ střechy | Vliv na konstrukci | Montážní poznámky |
|---|---|---|
| Tkanina / plachta | Malá vlastní hmotnost | Důležité je napnutí a odolnost proti poryvům |
| Polykarbonát | Střední požadavky na nosnost | Jsou potřeba vhodné podpory a dilatace |
| Hliníkové lamely | Vyšší hmotnost a složitost systému | Nosníky 100x50 mm, pečlivé uložení osy otáčení |
| Sklo nebo těžké panely | Největší stálé zatížení | Sloupky 100x100 mm, stěna 4 mm, statické výpočty |
Montáž krok za krokem
- Podklad a patky sloupků. Zámková dlažba není základ — pod každým sloupkem je potřeba betonová patka nebo kotvení do desky terasy. Patky se montují na mechanické nebo chemické kotvy, vždy s podložkou oddělující hliník od betonu.
- Usazení sloupků. Svislost kontrolujete ve dvou rovinách, výšku horních hran — laserovou vodováhou nebo hadicovou vodováhou. Do doby montáže nosníků drží sloupky dočasné podpěry.
- Obvodové nosníky. Spojíte sloupky po obvodu a teprve nyní kontrolujete úhlopříčky půdorysu. Rozdíl nad 3–5 mm znamená, že konstrukce je do kosočtverce — upravte ji před konečným dotažením.
- Ztužení. Samostatně stojící pergola potřebuje ztužení proti naklonění: rohové úhelníky, vzpěry nebo tuhý spoj sloupek–nosník. Bez toho konstrukce při větru „pracuje“.
- Příčníky a krytina. Dodržte spád, počítejte s dilatacemi pod polykarbonát a nepřitahujte panely napevno — musí mít vůli pro roztažnost.
- Dokončení. Záslepky na konce profilů, kontrola všech spojů po první sezóně, revize kotev.
Nejčastější montážní chybou je přímé spojení hliníku s pozinkovanou ocelí. V přítomnosti vlhkosti vzniká galvanický článek a spoj koroduje. Používejte šrouby z nerezové oceli a distanční podložky.
Shrnutí
Pro typickou pergolu u rodinného domu 3 x 4 m jsou výchozím bodem sloupky 80x80 mm, nosníky 80x40 mm a příčníky 40x40 mm při stěně 3 mm. Nad 4 m vyložení nebo při těžké krytině přecházíte na 100x100 a 100x50. Zbytek je geometrie — zkontrolované úhlopříčky, ztužení a kvalitní kotvení. Profily nařezané na míru ušetří při stavbě nejvíce času.
