Plotové dílce z hliníkových profilů — kompletní DIY průvodce
Pokud plánujete oplocení, plotové dílce z hliníkových profilů jsou jedním z nejpraktičtějších řešení pro moderní oplocení domu, firmy, zahrady nebo rekreační zóny. Hliník je lehký, odolný proti korozi, snadno se opracovává a vypadá dobře jak v jednoduchých, moderních realizacích, tak v techničtějších konstrukcích. V tomto průvodci ukazujeme, jak zvolit průřezy profilů, jak naplánovat tuhost dílce, jaké rozměry se osvědčují v praxi a jak provést montáž krok za krokem.
Článek vznikl s ohledem na osoby, které chtějí oplocení vyrobit svépomocí nebo vědomě připravit projekt pro zadání zhotoviteli. Vycházíme z typických čtvercových hliníkových profilů a obdélníkových, a tam, kde to dává smysl, zmiňujeme také systémové profily T-SLOT a V-SLOT dostupné v nabídce AluVeno. Obchod aluveno.com nabízí profily řezané na míru a rychlé odeslání, což zjednodušuje realizaci projektu bez zbytečných ztrát materiálu.
Proč dávají plotové dílce z hliníkových profilů smysl
V klasických oploceních je ocel stále oblíbená, ale hliník získává převahu tam, kde záleží na životnosti a jednodušším provozu. Nejdůležitější rozdíl je praktický: hliníkový profil nevyžaduje takovou antikorozní ochranu jako ocel. Nevzniká zde problém s ložisky rzi při poškrábání, svarech nebo v místech styku s vodou.
Druhou výhodou je hmotnost. Lehčí dílec se snadněji přepravuje, usazuje a montuje. To má význam zejména u větších šířek, branek a bran, ale také u běžných úseků oplocení montovaných mezi sloupky. Menší hmotnost znamená také menší zatížení kotevních bodů.
K tomu přistupuje estetika. Čtvercové a obdélníkové profily dávají čistou, moderní geometrii. Snadno z nich vytvoříte vodorovné, svislé, žaluzové nebo rámové uspořádání. Ve spojení s práškovým lakováním získáte konstrukci trvanlivou a vizuálně jednotnou.
Jaké průřezy zvolit
Volba průřezu závisí na šířce dílce, jeho výšce, plánované výplni a způsobu uchycení. V praxi je nejlepší rozdělit konstrukci do tří skupin prvků: sloupky, rám dílce a příčníky nebo výplňové lamely.
Plotové sloupky
Pro typické plotové dílce u rodinných domů se velmi dobře osvědčují profily 80x80 mm jako sloupky. Je to bezpečná a univerzální volba pro výšku přibližně 120–180 cm. U lehčích dílců a menších rozpětí lze zvážit 60x60 mm, ale pokud Vám záleží na rezervě tuhosti a stabilním uchycení kotev a držáků, 80x80 mm bude rozumnějším standardem.
Rám dílce
Pro výrobu rámu se nejčastěji používají obdélníkové profily 40x20 mm, 60x20 mm nebo 60x30 mm. Pokud má být dílec lehký a vzdušný, 40x20 mm často stačí. Jestliže se šířka blíží 2 metrům nebo plánujete hustou výplň, je lepší přejít na 60x30 mm. Větší moment setrvačnosti se promítá do menšího průhybu horního a spodního nosníku.
Příčníky a výplňové prvky
V praxi se velmi dobře osvědčují profily 40x40 mm na příčníky, zejména když má dílec vodorovné uspořádání a moderní vzhled. Takový průřez nabízí dobrý poměr mezi estetikou a tuhostí. Pro svislou nebo vodorovnou výplň lze využít také lehčí obdélníkové profily, například 60x20 mm nebo 40x20 mm, pokud Vám záleží na subtilnějším vizuálním efektu.
| Prvek | Doporučený průřez | Proč |
|---|---|---|
| Sloupek | 80x80 mm | Vysoká tuhost, stabilní montáž dílce, dobrá rezerva nosnosti |
| Lehký rám | 40x20 mm | Pro menší dílce a lehkou výplň |
| Univerzální rám | 60x30 mm | Lepší odolnost proti průhybu při šířce přibližně 180–220 cm |
| Vodorovné příčníky | 40x40 mm | Dobrý kompromis mezi vzhledem, pevností a jednoduchostí montáže |
| Lamely / výplň | 40x20 mm nebo 60x20 mm | Subtilní vzhled, nízká hmotnost, snadné zachování stejných rozestupů |
Jak naplánovat rozměry dílce a ponechat montážní vůli
Nejčastěji se setkáte s šířkou jednoho plotového dílce přibližně 1800–2500 mm a výškou 1200–1800 mm. Pro DIY konstrukci je bezpečné pohybovat se blíže spodní části tohoto rozsahu, zejména pokud neprovádíte svařování a plánujete šroubovanou montáž.
Jestliže je osová vzdálenost sloupků například 2000 mm, neprojektujte dílec přesně na 2000 mm. Je třeba zohlednit držáky, tolerance řezání a rozumnou montážní vůli. V praxi se vyplatí ponechat 10–20 mm vůle na každé straně, podle systému uchycení. To znamená, že hotový dílec může mít šířku přibližně 1960–1980 mm.
Při navrhování je důležitá také světlá výška od podkladu. Typicky se ponechává 50 až 100 mm od země, aby se omezil kontakt s vodou, blátem a sněhem. Je to detail, který výrazně zlepšuje životnost i estetiku celého oplocení.
Jednoduché výpočty před výrobou
U amatérského projektu není nutné hned provádět úplné pevnostní výpočty, ale vyplatí se zkontrolovat tři věci: hmotnost dílce, rozestup výplňových prvků a předpokládanou tuhost rámu.
1. Hmotnost dílce
Čím těžší dílec, tím vyšší nároky na sloupky, kotvy a držáky. Proto je při velkém počtu vodorovných profilů lepší používat optimalizované průřezy než předimenzované. Hliník stejně poskytuje značnou výhodu oproti oceli, ale nemá smysl hmotnost zbytečně zvyšovat.
2. Rozestup výplně
Pokud používáte vodorovné profily 40x40 mm, určete si hned, zda má být oplocení více clonící, nebo vzdušné. Mezery v řádu 15–30 mm dávají moderní efekt a částečné soukromí. Větší rozestupy snižují hmotnost a odpor větru, ale clona je pak slabší.
3. Tuhost rámu
Při šířce přibližně 2 metry bude rám z 60x30 mm obvykle odolnější proti „práci“ než 40x20 mm, zvláště když je výplň hustá. To je důležité, protože oplocení funguje venku po celý rok a je vystaveno poryvům větru, změnám teplot i provoznímu zatížení.
Materiály a příslušenství potřebné k montáži
Seznam materiálů závisí na zvolené technologii spojování. Nejčastěji se používá svařování hliníku nebo mechanická montáž s použitím spojek, úhelníků a šroubů. V podmínkách DIY bývá druhá varianta snáze kontrolovatelná.
- čtvercové a obdélníkové hliníkové profily nařezané na míru,
- držáky pro uchycení dílců ke sloupkům,
- úhelníky a vnitřní nebo vnější spojky,
- nerezové šrouby, podložky a matice,
- záslepky profilů,
- kotvy pro sloupky nebo prvky k zabetonování,
- vodováha, svěrky, vrtačka, metr, úhelník a nástroje pro vrtání do hliníku.

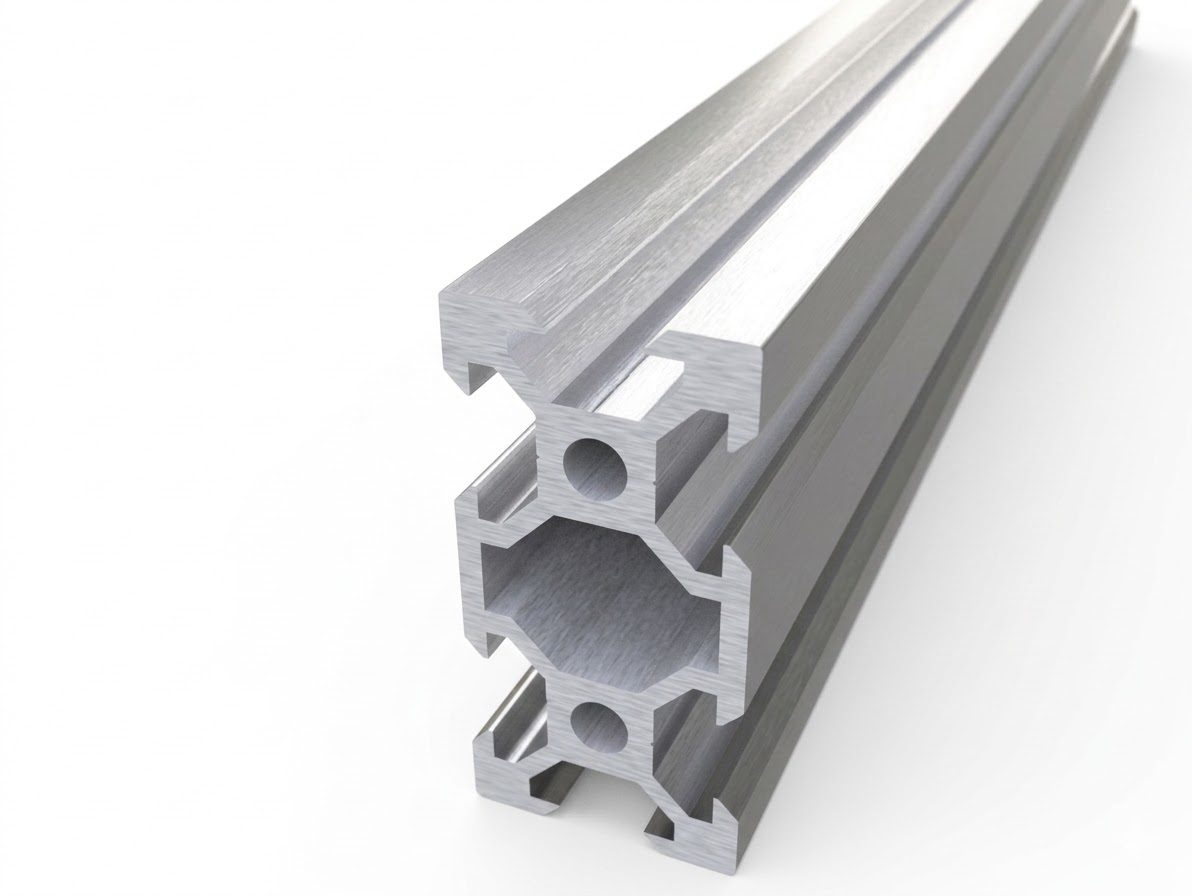

Pokud projekt obsahuje nastavitelné nebo modulární prvky, mohou být užitečné také systémové doplňky, jako jsou spojky a matice T-NUT používané s profily T-SLOT. To není standard pro klasický plotový dílec, ale u dodatečných clon, technických panelů nebo opláštění u pergoly to bývá velmi užitečné.
Montáž plotového dílce krok za krokem
Krok 1: měření světlosti mezi sloupky
Změřte vzdálenost v několika bodech: dole, uprostřed a nahoře. Pokud sloupky nejsou ideálně rovnoběžné, navrhujte dílec podle nejmenšího rozměru se zachováním montážní vůle.
Krok 2: příprava rámu
Z profilů 60x30 mm nebo 40x20 mm připravte horní a spodní nosník i boky. Zkontrolujte úhly, úhlopříčky a rovinnost. Už v této fázi se vyplatí vyznačit polohu příčníků nebo lamel.
Krok 3: montáž výplně
Příčníky nebo lamely rozměřujete od středu dílce směrem ven — díky tomu se případný rozdíl rozloží symetricky do obou krajních mezer a není nápadný. Pro zachování stejných rozestupů použijte šablonu: kousek profilu nebo lištu o délce rovné plánované mezeře. Každý prvek upevněte alespoň dvěma body na každé straně, aby se neotáčel kolem šroubu.
Krok 4: montáž sloupků
Sloupky 80x80 mm usazujete do bodového základu nebo je kotvíte k podezdívce. Svislost kontrolujte ve dvou rovinách a výšku horních hran — provázkem nataženým mezi krajními sloupky. U svažitého terénu se předem rozhodněte, zda oplocení povede schodovitě, nebo rovnoběžně se zemí; pozdější změna znamená přepracování dílců.
Krok 5: zavěšení dílců
Dílec upevňujete ke sloupkům pomocí držáků nebo úhelníků za použití nerezových šroubů. Důležité: mezi hliník a pozinkovanou ocel vždy vložte distanční podložku — ve vlhku vzniká galvanický článek a spoj koroduje. Ponechte také navrženou vůli pro tepelnou roztažnost; hliník pracuje výrazně více než ocel.
Krok 6: dokončení
Na závěr nasadíte záslepky na otevřené konce profilů — bez nich se dovnitř dostává voda, která v zimě zamrzá a profil roztlačuje. Zkontrolujete rovnost horní linie oplocení a dotažení všech spojů. Po první sezóně je vhodné kontrolu šroubů zopakovat.
Shrnutí
Pro typický dílec 2000 x 1400 mm je bezpečná sestava sloupků 80x80 mm, rámu 60x30 mm a příčníků 40x40 mm. Pamatujte na vůli 10–20 mm na každé straně, světlou výšku 50–100 mm od země a nerezové šrouby. Objednání profilů nařezaných na míru eliminuje největší zdroj chyb — nerovné řezy a ztráty materiálu.
