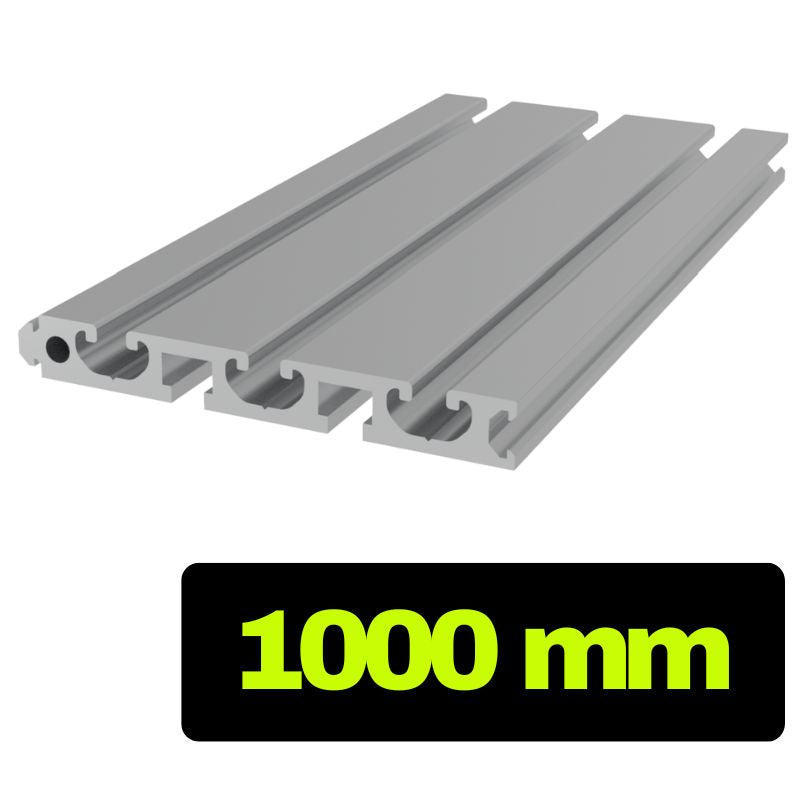

Hliníkový profil pro T-drážkové stoly 126x16 mm s výstupkem fi 8 1000 mm

Hliníkový stolní profil 125,9x16 mm s výstupkem fi 8 - 1000 mm

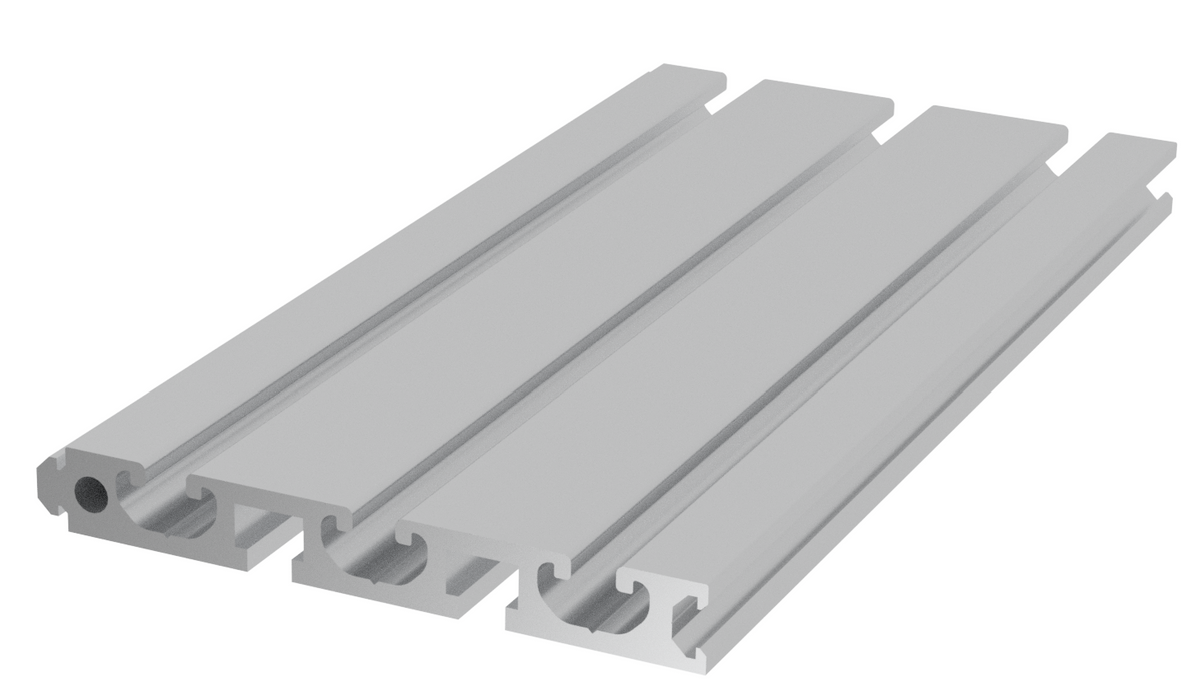

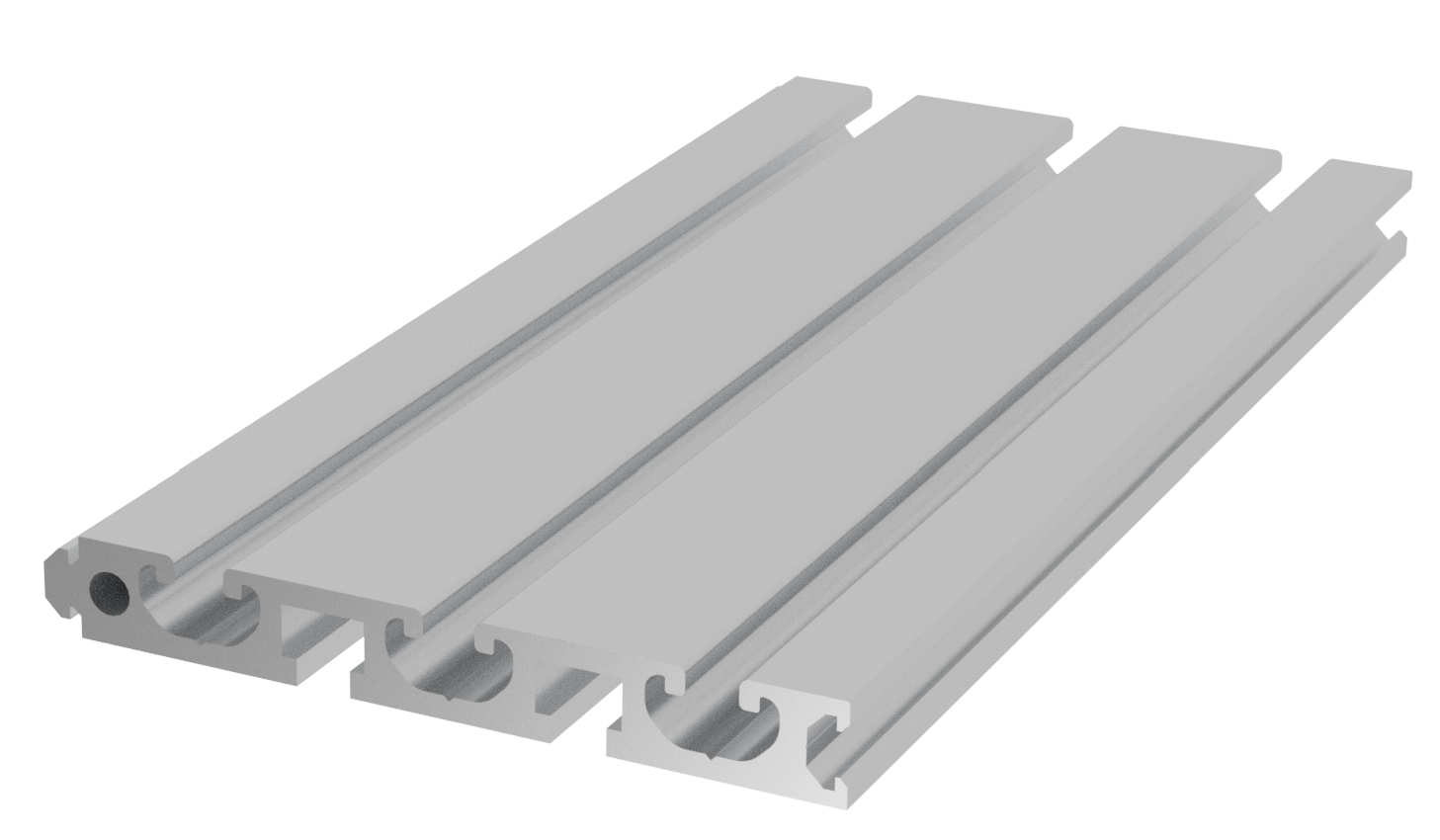

Hliníkový profil se speciálně navrženým technickým průřezem, vyrobený ze slitiny hliníku 6060 ve stavu T6. Vyznačuje se vysokou tuhostí při zachování relativně nízké hmotnosti díky použití vícekomorové konstrukce. Četné kanály, výstupky a montážní prostory umožňují snadnou integraci s mechanickými prvky, jako jsou šrouby, vedení nebo osy.

Stolní profil je univerzální hliníkový profil určený především pro konstrukci T-drážkových stolů, pracovních stolů a konstrukcí používaných v CNC frézkách a truhlářství. Spojuje funkčnost klasického konstrukčního profilu 40 × 40 mm s řešeními usnadňujícími upevnění prvků a spojování profilů.

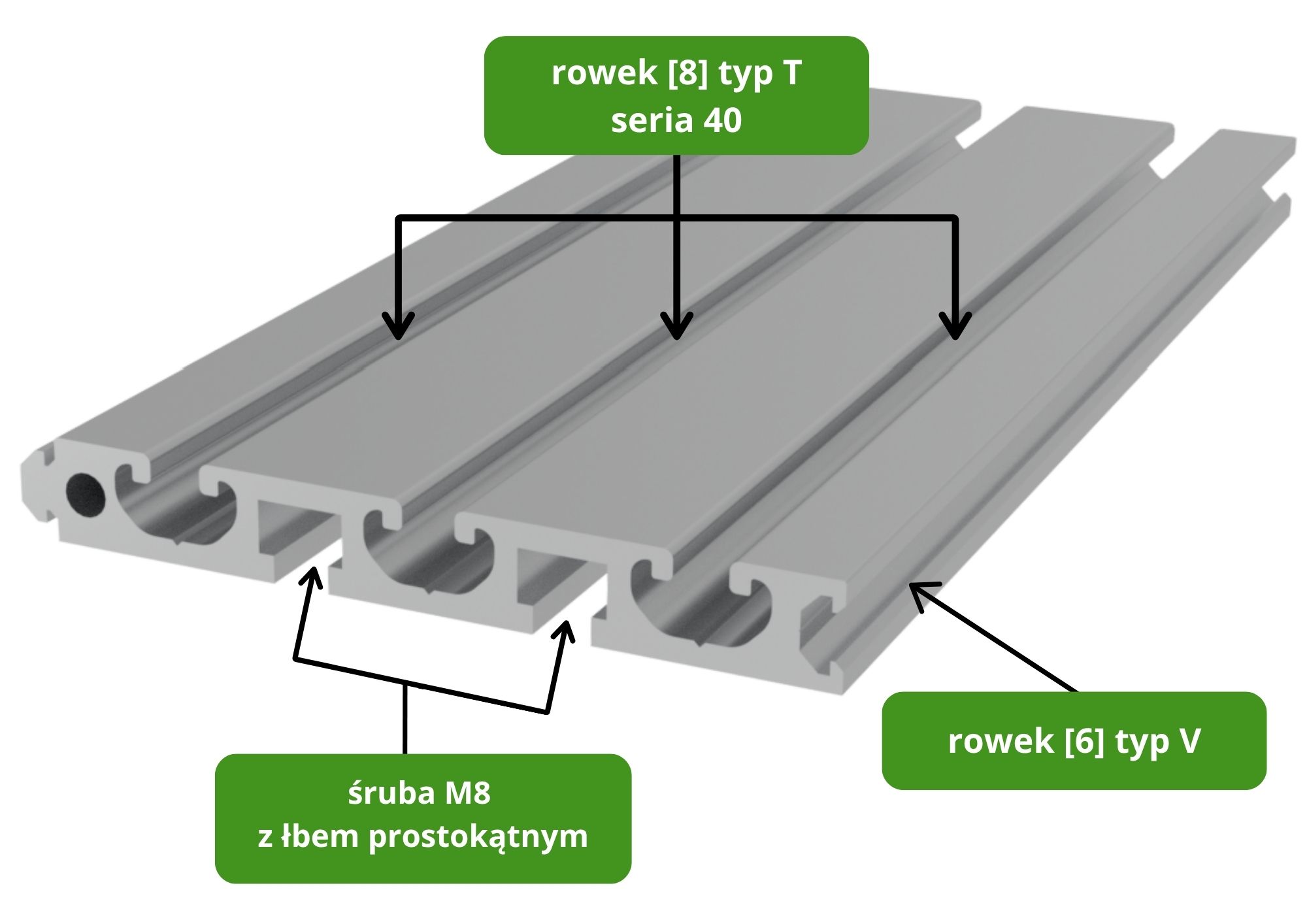

Profil má boční drážku ve standardu V-Slot. Na spodní straně profilu se nacházejí dvě speciální drážky uzpůsobené pro upevnění pomocí šroubu nebo matice M8 se šestihrannou hlavou, což umožňuje pohodlné a stabilní upevnění příslušenství. Tři drážky na horní straně profilu mají standardní drážku [8] typu T, kompatibilní s upevňovacími prvky ze série 40.

Charakteristické pero a drážka umožňují přesné spojení sousedních profilů a omezují jejich posouvání vůči sobě. Profil má také otvor o průměru 6,8 mm, který lze přímo opatřit závitem pro M8, čímž získáte další upevňovací bod.

Koupí tohoto produktu obdržíte jeden hliníkový profil 125,9x16 mm o délce 1000 mm.

• MOŽNOST ŘEZÁNÍ NA MÍRU:

V ceně profilu můžeme nařezat úsek na libovolný rozměr v rozsahu 901 - 1000 mm. Stačí tuto informaci uvést do poznámky při zadávání objednávky.

Použití:

Profil nachází uplatnění v mnoha technických odvětvích i individuálních projektech:

• T-drážkových stolech pro CNC frézky,
• truhlářských a montážních stolech,
• pracovních deskách,
• pracovištích pro obrábění dřeva,
• montážních přípravcích a držácích,
• konstrukcích vyžadujících rychlé a flexibilní upevnění prvků.

Díky přítomnosti otvorů a prostorů pro prvky Ø8 mm je profil ideální pro použití vyžadující montáž os, trnů nebo vodicích prvků.

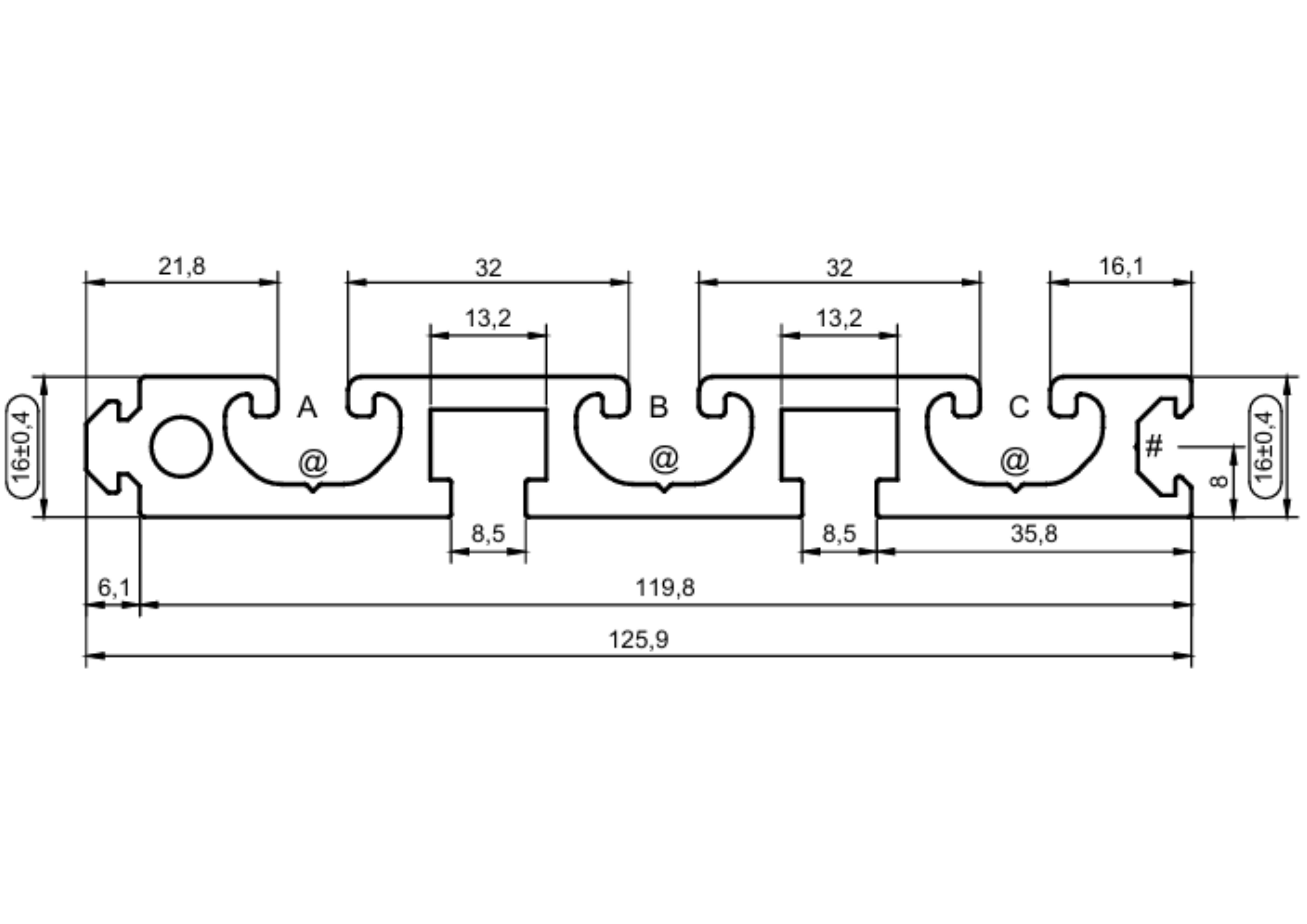

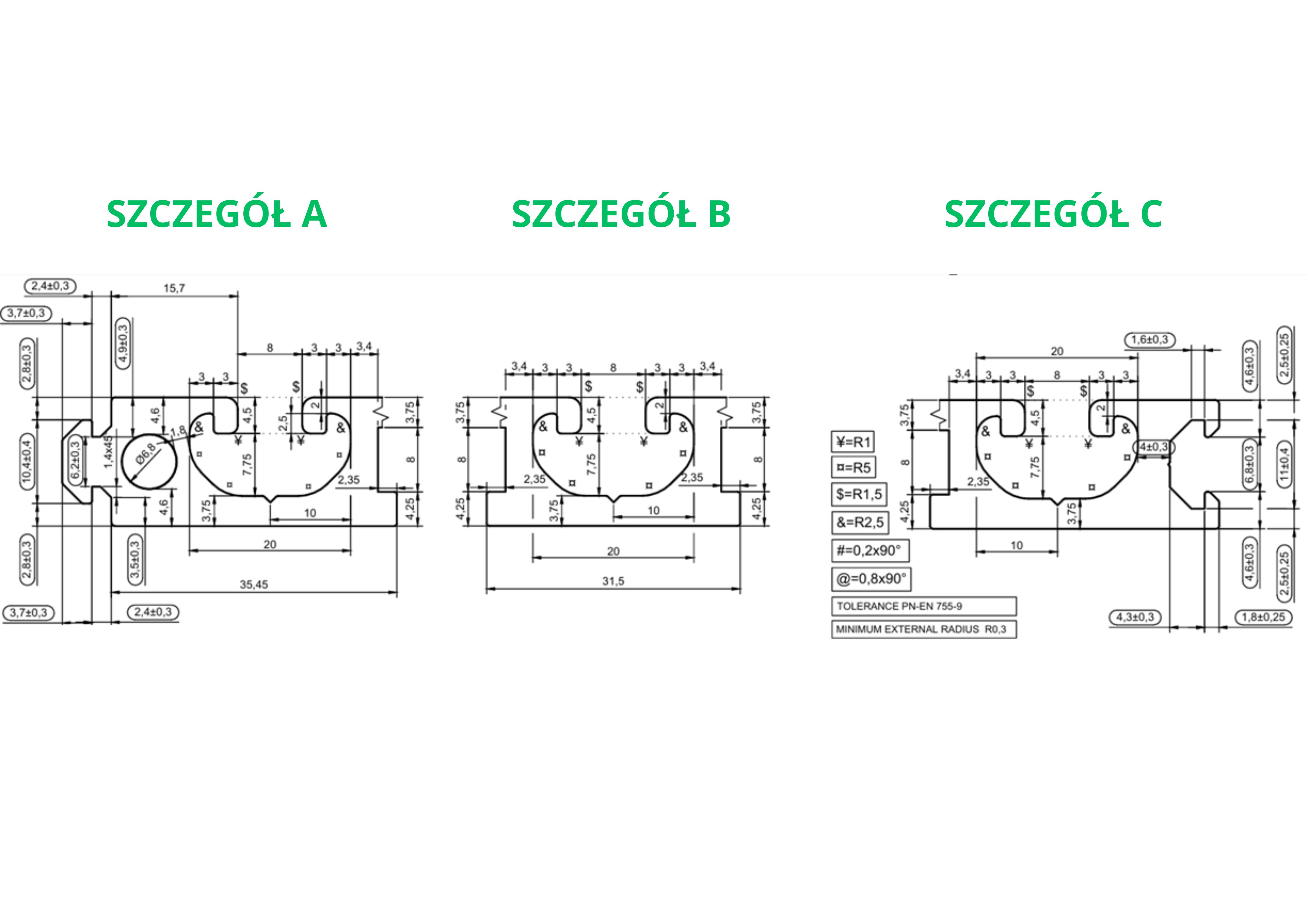

Technické parametry:

• Materiál: hliník 6060
• Stav vytvrzení: T6
• Hmotnost: cca 2,805 kg/m
• Plocha průřezu: 1039 mm²
• Celkový obvod: cca 535 mm
• Velikost drážek: 8 mm
• Minimální vnější poloměr: R0,3
• Tolerance: v souladu s PN-EN 755-9
• Konstrukce: vícekomorová, uzavřená
• Další vlastnosti: montážní kanály, prostory pro prvky Ø8 mm
• Barva: stříbrná
• Povrchová úprava: elox
• Délka: 1000 mm

Nejdůležitější vlastnosti:

• Boční drážka V-Slot
• Pero a drážka usnadňující přesné spojování profilů navzájem
• Možnost upevnění prvků pomocí M8
• Otvor Ø6,8 mm umožňující vytvoření závitu M8
• Uzpůsobený ke spolupráci s většinou oblíbených truhlářských svěrek
• Možnost stavby stolů libovolné délky
• Dostupné délky až 6 metrů
• Možnost prodloužení profilu pomocí spojek Butt série 4040
• Univerzální použití jako T-drážkový stůl, pracovní deska, CNC stůl nebo truhlářský stůl
