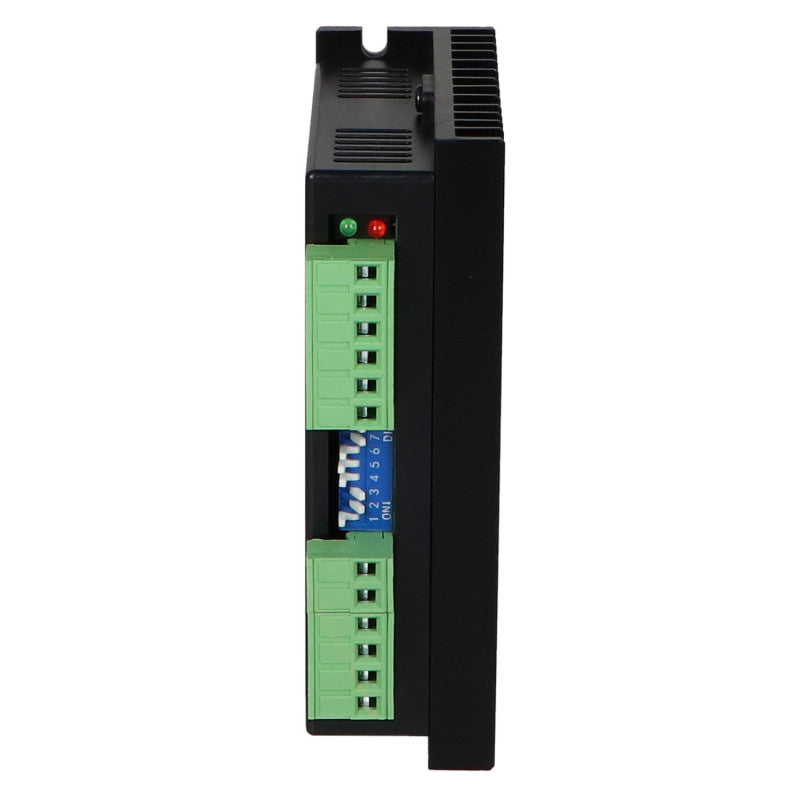

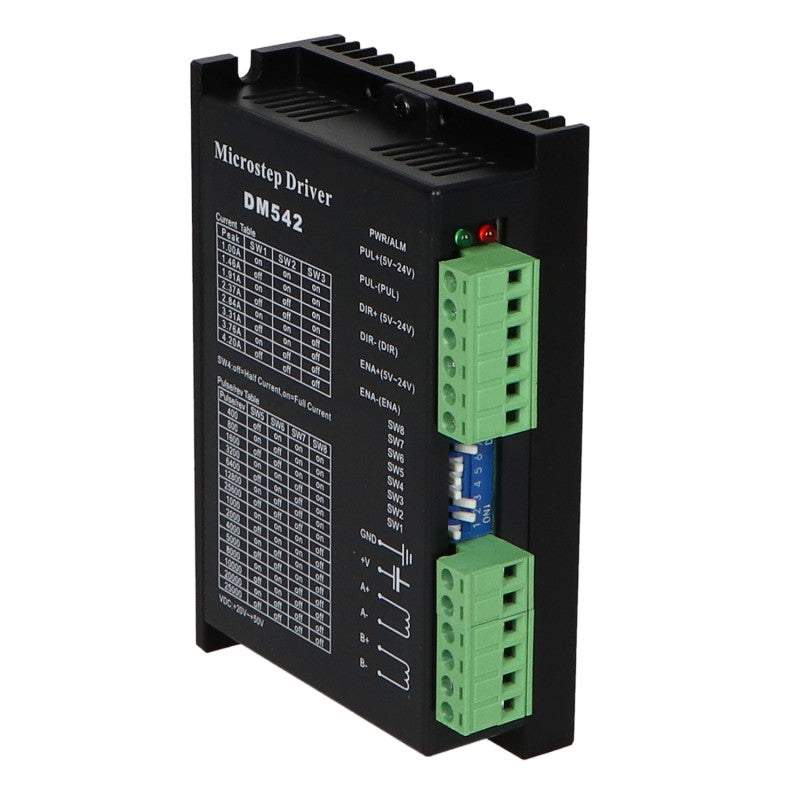

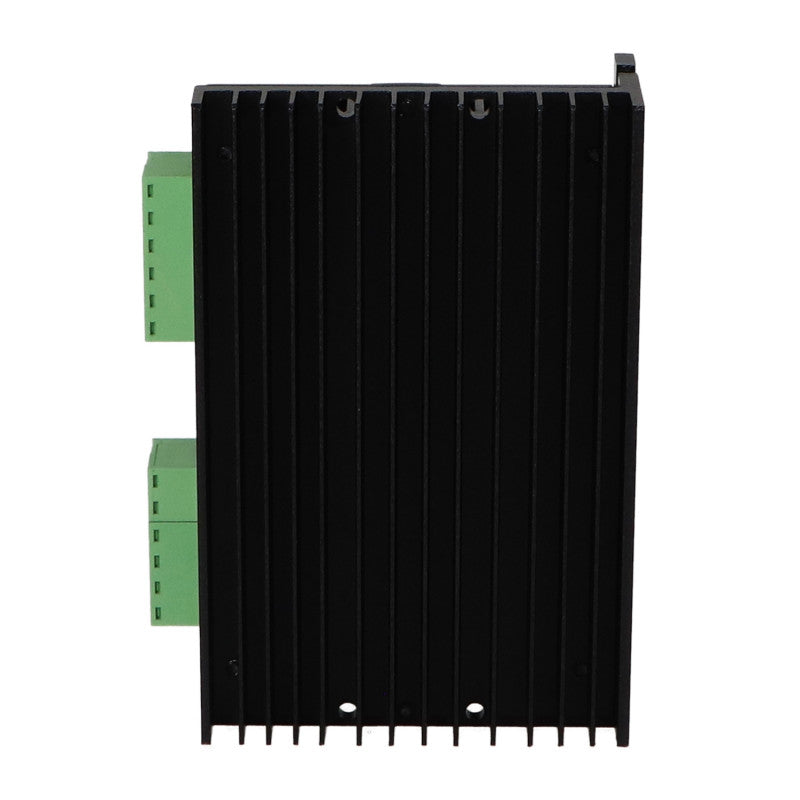

DM542 léptetőmotor-vezérlő

Léptetőmotor-vezérlő DM542

A DM542 léptetőmotor-vezérlő egy nagy teljesítményű, digitális vezérlő, amelyet 2-fázisú és 4-fázisú léptetőmotorok precíz vezérlésére terveztek. A maximális 4,2 A kimeneti áramnak és a 20–50 V DC tápfeszültségnek köszönhetően kiválóan alkalmas igényes alkalmazásokhoz, például CNC marógépekhez, plotterekhez, 3D nyomtatókhoz, automatizálási berendezésekhez vagy pozicionáló rendszerekhez.

A vezérlő fejlett vezérlőalgoritmusokat használ, amelyek biztosítják a motor egyenletes működését, a nagy pozicionálási pontosságot és az optimális forgatónyomatékot. Az akár 1/128 lépésig terjedő mikrolépés-beállítás (25 600 impulzus fordulatonként) nagyon pontos mozgást tesz lehetővé, a lépés osztásának tizedes skálán történő beállítási lehetősége pedig még jobb alkalmazkodást biztosít az adott alkalmazás működési paramétereihez.

A DM542 teljes galvanikus leválasztással ellátott bemenetekkel rendelkezik, ami növeli a zavarokkal szembeni ellenállást és javítja a teljes rendszer üzembiztonságát. A beépített túlterhelés elleni védelem óvja a vezérlőt és a csatlakoztatott motort, míg a soft-start funkció egyenletes indítást biztosít és csökkenti a mechanikai terheléseket.

A vezérlő konfigurálása gyors és intuitív az áram és a mikrolépés beállítási lehetőségének köszönhetően. A 200 kHz maximális bemeneti jelfrekvencia lehetővé teszi az együttműködést korszerű CNC vezérlőkkel és mozgásvezérlőkkel, nagy dinamikát és megbízható működést biztosítva.

A DM542 bevált megoldás azok számára, akik nagy teljesítményű és tartós léptetőmotor-vezérlőt keresnek, amely stabil működést, magas szintű működési kultúrát és precíz mozgásvezérlést garantál professzionális és hobbi projektekben.

Modell: DM542

Típus: digitális léptetőmotor-vezérlő

Támogatott motorok: 2-fázisú

Ajánlott motor-nyomaték: 1–3 Nm

Tápfeszültség: 20–50 V DC

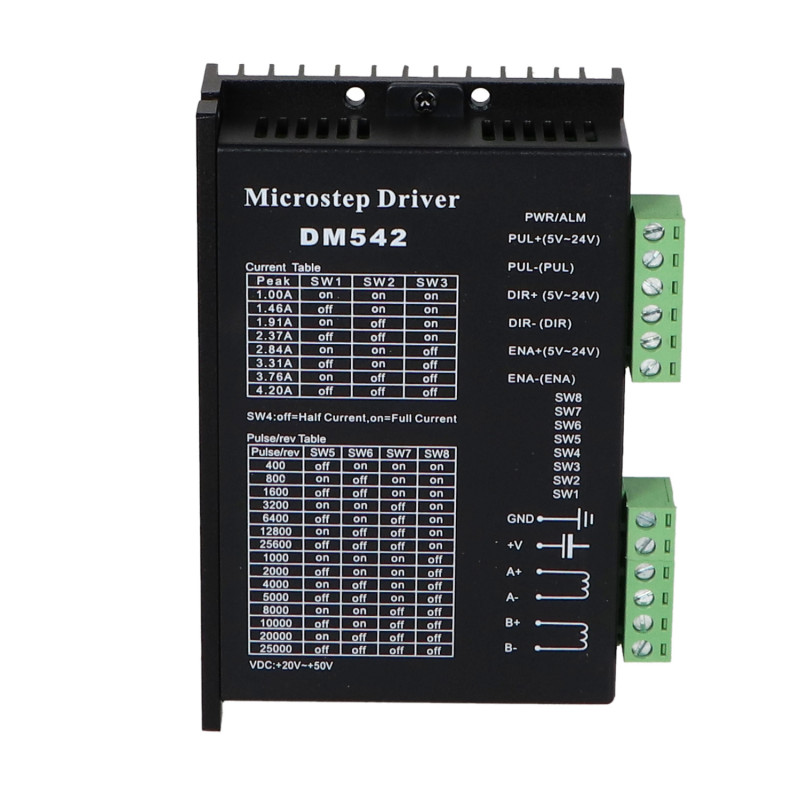

Fázisáram (PEAK): 1–4,2 A (lépcsőzetesen szabályozható)

Mikrolépés-beállítás: 1/2 lépéstől 1/128 lépésig

Bemeneti jelek maximális frekvenciája: 200 kHz

Vezérlő interfész: PUL / DIR

Bemenetek optikai leválasztása: igen

Számítógépes konfigurálhatóság: nem

Funkciók: áramállítás, mikrolépés-beállítás, forgatónyomaték-optimalizálás, soft-start funkció, túlterhelés elleni védelem

Alkalmazás:

• CNC marógépek
• CNC plotterek
• 3D nyomtatók
• ipari automatizálás
• gyártógépek
• pozicionáló berendezések
• DIY projektek
