Budowa ramy frezarki CNC z profili aluminiowych — od czego zacząć? Rama CNC profil aluminiowy w praktyce

Dobrze zaprojektowana rama CNC profil aluminiowy to fundament każdej frezarki: decyduje o sztywności, dokładności pozycjonowania, kulturze pracy i możliwościach dalszej rozbudowy maszyny. Jeśli planujesz budowę urządzenia do drewna, tworzyw lub lekkiej obróbki aluminium, profile systemowe V-SLOT, T-SLOT i C-Beam są jednym z najbardziej praktycznych rozwiązań. W sklepie AluVeno dostępne są profile aluminiowe i akcesoria cięte na wymiar, co znacząco ułatwia start projektu i ogranicza liczbę błędów montażowych już na etapie przygotowania konstrukcji.

W tym poradniku przejdziemy przez najważniejsze kwestie: od wyboru przekroju profilu, przez typowe sposoby łączenia, aż po podstawy oceny ugięcia i sztywności. Bez marketingowych skrótów i bez zgadywania — tylko rzeczy, które realnie wpływają na to, czy rama będzie stabilna i powtarzalna.

Dlaczego rama frezarki CNC wymaga przemyślanego projektu?

W konstrukcjach CNC nie wystarczy, że rama „stoi prosto”. Podczas pracy działają na nią siły skrawania, przyspieszenia osi, masa wrzeciona, drgania oraz lokalne naprężenia wynikające z montażu prowadnic i śrub. Nawet niewielkie odkształcenia mogą skutkować pogorszeniem jakości powierzchni, utratą wymiaru lub pojawieniem się rezonansów.

Z tego powodu rama CNC profil aluminiowy powinna być projektowana z uwzględnieniem kilku zasad:

• krótsze rozpiętości są lepsze niż długie, niepodparte belki,
• większa wysokość przekroju zwykle daje wyraźnie lepszą sztywność zginania,
• sam profil to nie wszystko — krytyczne są także narożniki, płyty wzmacniające i sposób skręcenia,
• układ przestrzenny ramy jest ważniejszy niż sama masa konstrukcji.

W praktyce oznacza to, że dobrze zaprojektowana lekka rama z odpowiednio dobranych profili może działać lepiej niż ciężka, ale źle usztywniona konstrukcja.

Rama CNC profil aluminiowy — jaki system wybrać?

Najczęściej spotykane w amatorskich i półprofesjonalnych frezarkach są trzy rodziny profili: V-SLOT, T-SLOT oraz C-Beam. Każda z nich ma nieco inne zastosowanie i warto dobrać je do funkcji konkretnego elementu maszyny.

Typ profilu	Charakterystyka	Typowe zastosowanie w CNC

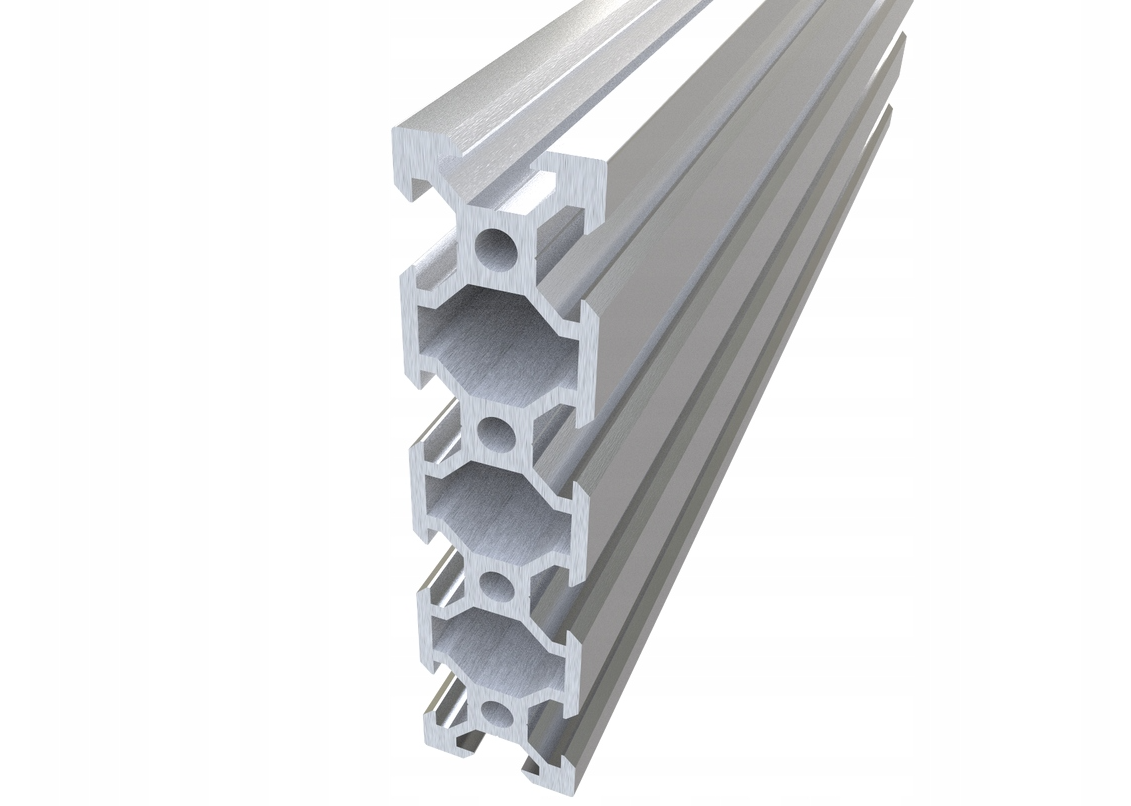

V-SLOT	Rowek umożliwia współpracę z rolkami V-wheel oraz klasycznymi akcesoriami montażowymi	Lekkie osie, małe plotery, osłony, elementy pomocnicze
T-SLOT	Uniwersalny system montażowy, łatwe łączenie i rozbudowa konstrukcji	Ramy bazowe, stoły, wsporniki, konstrukcje pomocnicze
C-Beam	Profil o większej sztywności, często używany jako element nośny osi liniowej	Belki osi X/Z, portale, elementy narażone na większe obciążenia

Jeżeli budujesz pierwszą maszynę, rozsądnym podejściem jest zastosowanie T-SLOT lub mocniejszych profili konstrukcyjnych na bazę oraz C-Beam lub wysokich przekrojów tam, gdzie występują największe momenty zginające. V-SLOT sprawdza się bardzo dobrze w lżejszych układach, ale w sztywniejszych frezarkach nie zawsze powinien być podstawowym elementem nośnym całej ramy.

Od jakich wymiarów i założeń zacząć projekt?

Zanim wybierzesz profile, określ trzy podstawowe parametry: pole robocze, materiał obrabiany i docelową masę ruchomych osi. To one determinują, czy wystarczy kompaktowa rama z profili 20x40 lub 40x40, czy potrzebujesz przekrojów 40x80, 80x80 albo układów skrzynkowych złożonych z kilku profili.

1. Pole robocze a gabaryt ramy

Maszyna o obszarze roboczym 500 × 500 mm nie wymaga takiej samej konstrukcji jak portal 1500 × 1000 mm. Im większy rozstaw podpór i dłuższe belki, tym mocniej rośnie podatność na ugięcie. Dlatego gabaryt ramy zawsze powinien być liczony z zapasem nie tylko na przejazdy osi, ale też na miejsce dla prowadnic, łożyskowań, krańcówek i osłon.

2. Materiał obrabiany

Dla drewna, MDF, tworzyw i kompozytów można dopuścić nieco lżejszą konstrukcję niż dla aluminium. Jeżeli planujesz frezowanie metalu, rama musi mieć wyraźnie większą sztywność skrętną i zginaniową, a sam profil aluminiowy często warto uzupełnić o grube płyty czołowe i zamknięte układy wzmacniające.

3. Masa osi i wrzeciona

Portal z ciężkim wrzecionem chłodzonym cieczą, stalowymi płytami bocznymi i śrubą kulową stawia dużo większe wymagania niż lekka oś oparta na niewielkim spindle. Cięższy układ nie tylko bardziej obciąża belkę, ale też generuje większe siły bezwładności podczas przyspieszeń i hamowania.

Jak dobrać przekrój profilu do ramy CNC?

Najczęstszy błąd to dobór profilu wyłącznie „na oko”. W konstrukcjach frezarek liczy się nie tyle powierzchnia przekroju, ile przede wszystkim moment bezwładności. Mówiąc prościej: dwa profile o podobnej masie mogą zachowywać się zupełnie inaczej pod obciążeniem, jeśli jeden z nich ma większą wysokość przekroju lub lepiej rozłożony materiał.

Element konstrukcji	Zalecenie projektowe	Uwagi
Podstawa ramy	Szersze i wyższe profile, najlepiej z poprzeczkami	Kluczowa sztywność całej maszyny
Belka portalu	Wysoki przekrój lub podwójny profil	Tu często pojawia się największe ugięcie
Boki portalu	Sztywne połączenie z belką i podstawą	Same profile często warto usztywnić płytami
Oś Z	Krótka i zwarta konstrukcja	Mała dźwignia = większa sztywność

Jeśli nie masz jeszcze doświadczenia, bezpieczniej jest przewymiarować kluczowe elementy nośne niż później walczyć z drganiami. Dotyczy to szczególnie belki portalu i podstawy. Dodatkowe kilka milimetrów wysokości przekroju potrafi dać większy efekt niż samo zwiększanie grubości ścianek.

Łączniki, kątowniki i płyty — detale, które robią różnicę

Nawet najlepszy profil nie spełni swojej roli, jeśli połączenia będą zbyt elastyczne. W praktyce słabym punktem ram z profili aluminiowych bardzo często są narożniki i styki elementów obciążonych momentem skręcającym.

Przy budowie frezarki warto stosować:

• kątowniki wewnętrzne i zewnętrzne o możliwie dużej powierzchni styku,
• płyty czołowe z aluminium lub stali do usztywnienia boków portalu,
• łączniki wymagające precyzyjnego osiowania, gdy zależy Ci na geometrii,
• nakrętki młoteczkowe i śruby o odpowiedniej klasie, skręcane z kontrolowanym momentem.

W konstrukcjach bardziej wymagających warto myśleć o ramie jako o układzie przestrzennym. Poprzeczki, stężenia i zamknięte obwody dają zwykle lepszy efekt niż dokładanie kolejnych pojedynczych kątowników. Jeżeli masz możliwość, stosuj szerokie płyty boczne łączące kilka profili naraz — to istotnie ogranicza „pracę” połączeń.

Rama CNC profil aluminiowy a obliczenia ugięcia — podstawy bez skomplikowanej matematyki

Nie trzeba od razu budować pełnego modelu MES, żeby ocenić, czy projekt ma sens. Już proste oszacowanie ugięcia belki pozwala wychwycić ryzyko zbyt wiotkiej konstrukcji. W uproszczeniu ugięcie rośnie wraz z obciążeniem i długością belki, a maleje wraz ze wzrostem modułu sprężystości materiału oraz momentu bezwładności przekroju.

Najważniejsze wnioski praktyczne są następujące:

• podwojenie długości belki drastycznie zwiększa ugięcie,
• zwiększenie wysokości przekroju zwykle działa lepiej niż zwiększenie samej masy,
• podparcie pośrednie i dodatkowe poprzeczki dają bardzo duży efekt,
• ugięcie statyczne to tylko część problemu — równie ważne są drgania dynamiczne.

Dla hobbystycznej lub półprofesjonalnej frezarki sensownym celem jest projektowanie tak, by kluczowe elementy nośne miały możliwie małe odkształcenia pod obciążeniem roboczym. Jeśli już na etapie „ręcznych” obliczeń wychodzi duża podatność belki portalu, to w rzeczywistej pracy będzie tylko gorzej, ponieważ dojdą jeszcze siły przyspieszeń oraz nierównomierne obciążenia podczas skrawania.

Najczęstsze błędy przy budowie ramy z profili aluminiowych

• Zbyt smukła belka portalu — objawia się drganiami i słabą jakością obróbki.
• Brak usztywnień poprzecznych — rama jest poprawna w jednym kierunku, ale „miękka” skrętnie.
• Przesadnie wysoka oś Z — zwiększa dźwignię działającą na cały portal.
• Oparcie geometrii wyłącznie na kątownikach — bez płyt i bazowania trudno utrzymać powtarzalność.
• Niedokładne cięcie profili — nawet drobne odchyłki utrudniają uzyskanie kąta prostego i płaskości.
• Brak planu rozbudowy — późniejszy montaż osłon, stołu podciśnieniowego lub czujników bywa problematyczny.

Właśnie dlatego profile aluminiowe cięte na wymiar mają tak duże znaczenie. Dobrze przygotowany materiał wejściowy skraca montaż, poprawia geometrię i redukuje konieczność korygowania błędów już na złożonej konstrukcji.

Jak zaplanować zakupy elementów do ramy?

Najlepiej zacząć od listy funkcjonalnej, a nie od samego koszyka z profilami. Zapisz:

1. wymiary zewnętrzne ramy i pola roboczego,
2. liczbę oraz długości wszystkich profili,
3. typy łączników dla każdego węzła,
4. punkty montażu prowadnic, śrub, silników i stołu,
5. zapas rowków pod przyszłe dodatki i osprzęt.

Dopiero potem dobieraj konkretne profile V-SLOT, T-SLOT lub C-Beam. W ofercie AluVeno, czyli sklepu specjalizującego się w profilach aluminiowych i akcesoriach do budowy maszyn oraz zabudów technicznych, warto szukać nie tylko samych profili, ale także kompatybilnych elementów montażowych. Jedno źródło komponentów zwykle oznacza mniej problemów z dopasowaniem rowków, śrub i łączników.

Podsumowanie

Budowa frezarki zaczyna się od fundamentu, a rama CNC profil aluminiowy powinna być traktowana jako układ nośny, nie tylko prosty stelaż. Kluczowe są: właściwy dobór przekrojów, ograniczenie rozpiętości, sztywne połączenia, sensowna geometria portalu i podstawowe sprawdzenie ugięcia. Im wcześniej uwzględnisz te czynniki, tym większa szansa, że gotowa maszyna będzie pracować stabilnie i przewidywalnie.

Jeżeli chcesz zamówić profile aluminiowe V-SLOT, T-SLOT, C-Beam i akcesoria do budowy własnej frezarki, najlepiej przygotować projekt z listą cięć i punktów montażowych jeszcze przed zakupem. To oszczędza czas i pomaga uniknąć nietrafionych decyzji konstrukcyjnych.
