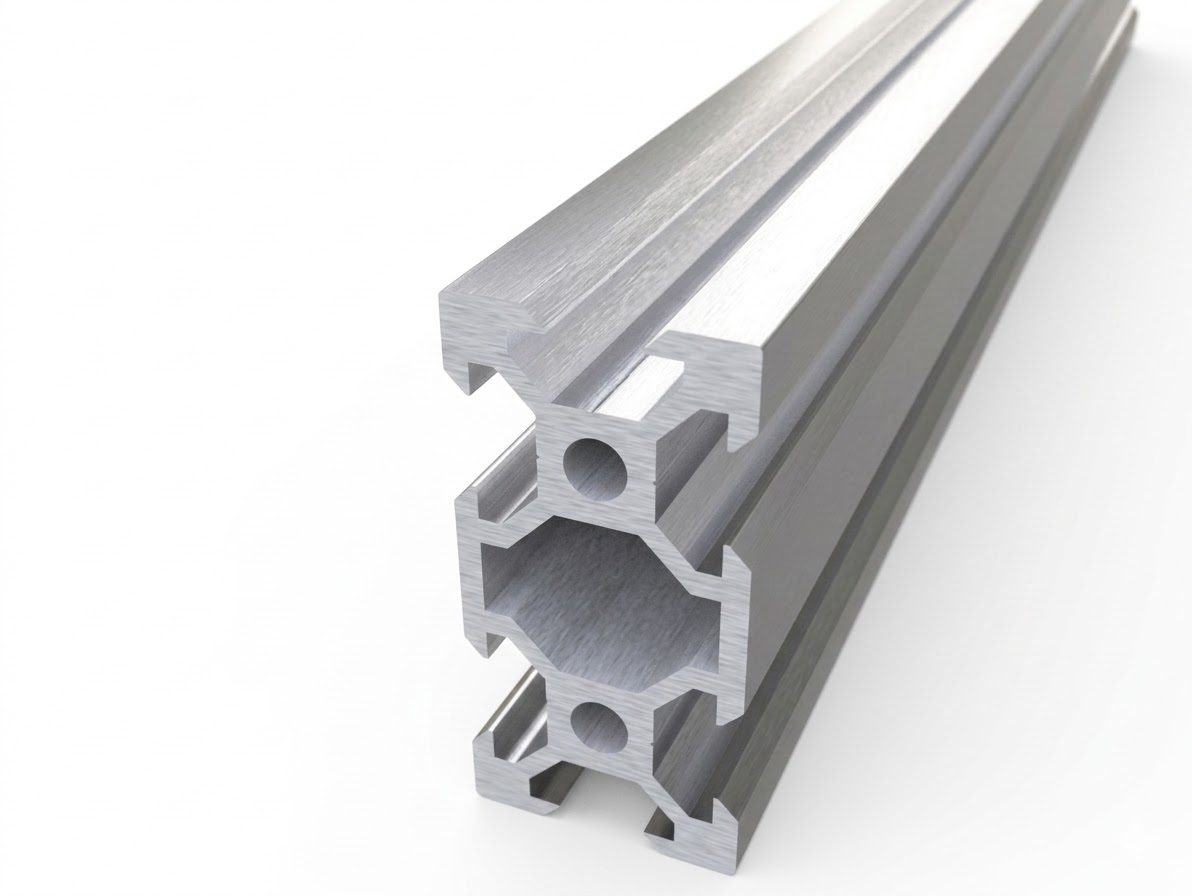

Jak dobrać profil aluminiowy prostokątny – grubość ścianki do zastosowania?

Dobór parametru, jakim jest profil aluminiowy prostokątny grubość ścianki, ma bezpośredni wpływ na nośność, sztywność, trwałość połączeń oraz masę całej konstrukcji. W praktyce zbyt cienka ścianka może prowadzić do nadmiernych ugięć, problemów z mocowaniem i mniejszej odporności na uszkodzenia, a zbyt gruba – do niepotrzebnego wzrostu masy i kosztu projektu. W tym poradniku pokazujemy, jak podejść do doboru grubości ścianki profilu aluminiowego prostokątnego w sposób techniczny, ale prosty do zastosowania.

Choć AluVeno kojarzy się przede wszystkim z systemami V-SLOT, T-SLOT, C-Beam i akcesoriami ciętymi na wymiar, zasady doboru przekroju oraz grubości ścianek są podobne dla wielu konstrukcji z aluminium: od lekkich stelaży i obudów, po osłony maszyn, stoły robocze, zabudowy techniczne czy układy liniowe. Kluczowe jest zrozumienie, jakie obciążenia będzie przenosił profil i w jaki sposób zostanie zamocowany.

Dlaczego grubość ścianki profilu ma tak duże znaczenie?

W przypadku profili prostokątnych sama wysokość i szerokość przekroju nie wystarczą do oceny wytrzymałości. O tym, jak zachowa się element pod obciążeniem, decydują również:

• grubość ścianek – wpływa na odporność na lokalne odkształcenia i możliwość bezpiecznego skręcania,
• moment bezwładności przekroju – ważny dla ugięcia i sztywności,
• rodzaj stopu aluminium – ma znaczenie dla granicy plastyczności i twardości,
• długość swobodna elementu – im dłuższy profil, tym większe ryzyko ugięcia lub wyboczenia,
• sposób podparcia – profil podparty na obu końcach zachowuje się inaczej niż wspornik.

Z punktu widzenia praktyki warsztatowej grubsza ścianka daje także większy margines bezpieczeństwa przy wierceniu, gwintowaniu, montażu śrub i zacisków oraz podczas transportu. Jest to istotne szczególnie tam, gdzie konstrukcja będzie często rozbierana, modyfikowana lub narażona na drgania.

Profil aluminiowy prostokątny grubość ścianki a typ zastosowania

Najwygodniej zacząć od określenia, do czego profil ma służyć. Innej grubości ścianki wymaga lekka zabudowa, a innej rama maszyny czy prowadzenie osi w układzie ruchu liniowego. Poniższa tabela pokazuje orientacyjne podejście projektowe.

Zastosowanie	Typowe obciążenie	Rekomendowane podejście do ścianki
Osłony, lekkie ramy, ekspozytory	Niskie, głównie statyczne	Cieńsze ścianki, jeśli rozpiętości są krótkie
Stoły robocze, regały, zabudowy techniczne	Średnie, okresowo zmienne	Średnia grubość ścianek i dobry układ podpór
Ramy urządzeń, stanowiska montażowe	Średnie do wysokich	Grubsze ścianki dla stabilności połączeń
Układy liniowe, osie, konstrukcje dynamiczne	Zmienne, udarowe, drgania	Wyższa sztywność i grubsze ścianki lub profil systemowy C-Beam/V-SLOT

Warto pamiętać, że przy konstrukcjach modułowych opartych na profilach rowkowych często lepiej sprawdza się odpowiedni profil systemowy niż zwykły profil zamknięty. Dotyczy to szczególnie projektów wymagających łatwego montażu akcesoriów, regulacji położenia i rozbudowy w przyszłości.

Jak ocenić, jaka grubość ścianki będzie wystarczająca?

1. Określ rodzaj obciążenia

Najpierw ustal, czy profil będzie pracował pod obciążeniem statycznym, dynamicznym, czy może będzie narażony na udar lub wibracje. Dla obciążeń dynamicznych sama nośność „na papierze” to za mało. W takich warunkach bezpieczniej wybierać profile o większej sztywności i grubości ścianki, ponieważ połączenia są bardziej obciążone cyklicznie.

2. Sprawdź długość przęsła

Długi profil nawet przy umiarkowanym obciążeniu może nadmiernie się uginać. W praktyce użytkownika to właśnie ugięcie często bywa większym problemem niż samo przekroczenie wytrzymałości materiału. Jeżeli masz długie odcinki, rozważ nie tylko grubszą ściankę, ale też większy przekrój zewnętrzny, dodatkowe podpory lub żebra konstrukcyjne.

3. Oceń sposób łączenia elementów

Jeśli profil będzie wiercony, skręcany, frezowany lub gwintowany, cienka ścianka może ograniczyć możliwości montażowe. To bardzo ważne przy profilach stosowanych jako słupy, belki poprzeczne albo elementy ram, gdzie połączenie przenosi część obciążenia całego układu. Im bardziej „techniczny” montaż, tym częściej warto wybierać rozwiązanie z zapasem materiału.

4. Uwzględnij środowisko pracy

W środowisku przemysłowym profil może być narażony na przypadkowe uderzenia, częste mycie, kontakt z narzędziami, a nawet lokalne przegrzewanie. W takich warunkach grubsza ścianka zwiększa odporność eksploatacyjną. Z kolei w lekkich konstrukcjach wnętrzowych lub laboratoryjnych można bezpieczniej optymalizować masę.

Profil aluminiowy prostokątny grubość ścianki a sztywność konstrukcji

To ważny punkt: większa grubość ścianki nie zawsze daje tak duży efekt, jak zwiększenie wymiaru zewnętrznego profilu. Jeśli zależy Ci głównie na ograniczeniu ugięcia, często skuteczniejsze będzie zastosowanie wyższego przekroju niż tylko „dopakowanie” ścianki. Dlatego dobierając profil, patrz na całość: geometrię przekroju, długość, podpory oraz typ połączeń.

Przykładowo, w lekkiej ramie roboczej przejście z małego przekroju o grubej ściance na większy przekrój o umiarkowanej ściance może dać lepszy efekt użytkowy. Natomiast przy elementach mocujących, narożach, punktach zacisku i miejscach gwintowania grubość ścianki pozostaje kluczowa, bo odpowiada za lokalną wytrzymałość materiału.

Kiedy wybrać profil systemowy V-SLOT, T-SLOT lub C-Beam zamiast klasycznego prostokątnego?

Jeśli projekt ma być modułowy, rozwojowy i łatwy w montażu, klasyczny profil prostokątny nie zawsze będzie najlepszym wyborem. W ofercie AluVeno dostępne są profile V-SLOT, T-SLOT i C-Beam, które w wielu zastosowaniach przewyższają zwykłe profile zamknięte pod względem funkcjonalności.

Typ profilu	Główna zaleta	Typowe zastosowanie
V-SLOT	Prowadzenie rolek i modułowość	Drukarki 3D, lekkie osie, zabudowy
T-SLOT	Uniwersalne łączenie akcesoriów	Stoły, regały, ramy, stanowiska pracy
C-Beam	Wysoka sztywność i integracja napędu	CNC, osie liniowe, konstrukcje dynamiczne

Jeżeli więc pytanie o profil aluminiowy prostokątny grubość ścianki pojawia się przy projekcie maszyny, zabudowy technologicznej albo układu przesuwnego, warto najpierw sprawdzić, czy profil systemowy nie rozwiąże problemu lepiej i szybciej. Szczególnie wtedy, gdy potrzebujesz rowków montażowych, powtarzalnego osprzętu oraz cięcia na wymiar.

Najczęstsze błędy przy doborze grubości ścianki

• Skupienie się tylko na nośności, bez analizy ugięcia – konstrukcja teoretycznie „wytrzyma”, ale będzie pracować zbyt elastycznie.
• Pomijanie połączeń – cienka ścianka może być wystarczająca dla samego przekroju, ale niewystarczająca dla węzłów montażowych.
• Brak zapasu na przyszłą rozbudowę – dziś konstrukcja jest lekka, jutro pojawiają się dodatkowe osłony, czujniki lub napędy.
• Zbyt duża optymalizacja masy – opłacalna tylko wtedy, gdy projekt jest policzony i przewidywalny eksploatacyjnie.
• Niedopasowanie typu profilu do funkcji – zwykły profil prostokątny nie zastąpi zawsze V-SLOT, T-SLOT lub C-Beam.

Praktyczna checklista przed zamówieniem

Przed wyborem profilu odpowiedz sobie na kilka pytań:

1. Jakie obciążenie będzie działało na profil i w którym kierunku?
2. Jaka jest długość elementu między podporami?
3. Czy konstrukcja ma być lekka, czy przede wszystkim sztywna?
4. Czy profil będzie gwintowany, wiercony lub wielokrotnie skręcany?
5. Czy projekt ma być modułowy i rozwijalny?
6. Czy lepszy będzie klasyczny profil prostokątny, czy system V-SLOT, T-SLOT albo C-Beam?

Taka krótka analiza zwykle pozwala uniknąć dwóch skrajności: przewymiarowania albo zbyt słabego doboru. W zastosowaniach profesjonalnych najlepiej traktować grubość ścianki jako jeden z parametrów przekroju, a nie jedyny wyznacznik jakości.

Podsumowanie

Dobierając profil aluminiowy prostokątny grubość ścianki, trzeba patrzeć szerzej niż tylko na samą wartość tego parametru. Znaczenie mają obciążenia, długość profilu, sposób podparcia, rodzaj połączeń i środowisko pracy. W lekkich konstrukcjach można bezpiecznie schodzić do cieńszych ścianek, ale w ramach maszyn, stanowisk roboczych i układach dynamicznych lepiej postawić na większą sztywność oraz pewniejsze mocowanie.

Jeśli realizujesz projekt modułowy, warto również rozważyć profile systemowe dostępne w AluVeno: V-SLOT, T-SLOT i C-Beam oraz kompatybilne akcesoria, z możliwością cięcia na wymiar. To często bardziej praktyczne rozwiązanie niż klasyczny profil zamknięty, szczególnie przy konstrukcjach rozwijanych etapami.
