Nakrętki T-NUT profile aluminiowe — rodzaje, różnice i zastosowania
Jeśli budujesz konstrukcję z profili rowkowych, prędzej czy później pojawia się pytanie, jakie nakrętki T-NUT profile aluminiowe sprawdzą się najlepiej w danym projekcie. To drobny element, ale jego dobór wpływa na szybkość montażu, sztywność połączenia, możliwość późniejszej rozbudowy i wygodę serwisowania. W praktyce najczęściej porównuje się klasyczne T-NUT, warianty ze sprężyną oraz nakrętki V-NUT stosowane w określonych typach rowków i akcesoriów.
W ofercie AluVeno znajdują się profile aluminiowe V-SLOT, T-SLOT i C-Beam oraz akcesoria do ich łączenia, również w wersjach ciętych na wymiar. W tym artykule porządkujemy najważniejsze informacje: czym różnią się poszczególne nakrętki, kiedy wybrać model wpuszczany, kiedy wsuwany, jak działa sprężyna pozycjonująca i na co zwracać uwagę przy doborze do konkretnego rowka.
To praktyczny przewodnik dla osób projektujących ramy maszyn, zabudowy techniczne, drukarki 3D, stanowiska robocze, osłony, prowadnice i lekkie konstrukcje przemysłowe.
Czym są nakrętki do profili aluminiowych i jak działają?
Nakrętka do profilu aluminiowego to element z gwintem, który współpracuje z rowkiem profilu. Po wsunięciu lub osadzeniu w kanale umożliwia przykręcenie kątownika, płytki, osłony, uchwytu albo innego komponentu bez wiercenia w samym profilu. Dzięki temu system rowkowy pozostaje modułowy i łatwy do modyfikacji.
Najważniejsza zasada jest prosta: nakrętka musi pasować jednocześnie do geometrii rowka oraz do rozmiaru śruby. W praktyce oznacza to konieczność sprawdzenia typu profilu, szerokości rowka i wymaganego gwintu, na przykład M4, M5, M6 lub M8.
W systemach takich jak V-SLOT, T-SLOT czy C-Beam spotyka się kilka rodzin nakrętek. Różnice nie ograniczają się wyłącznie do kształtu. Znaczenie mają także sposób montażu, odporność na obrót, możliwość dołożenia nakrętki do już złożonej konstrukcji oraz stabilność pozycjonowania w rowku.

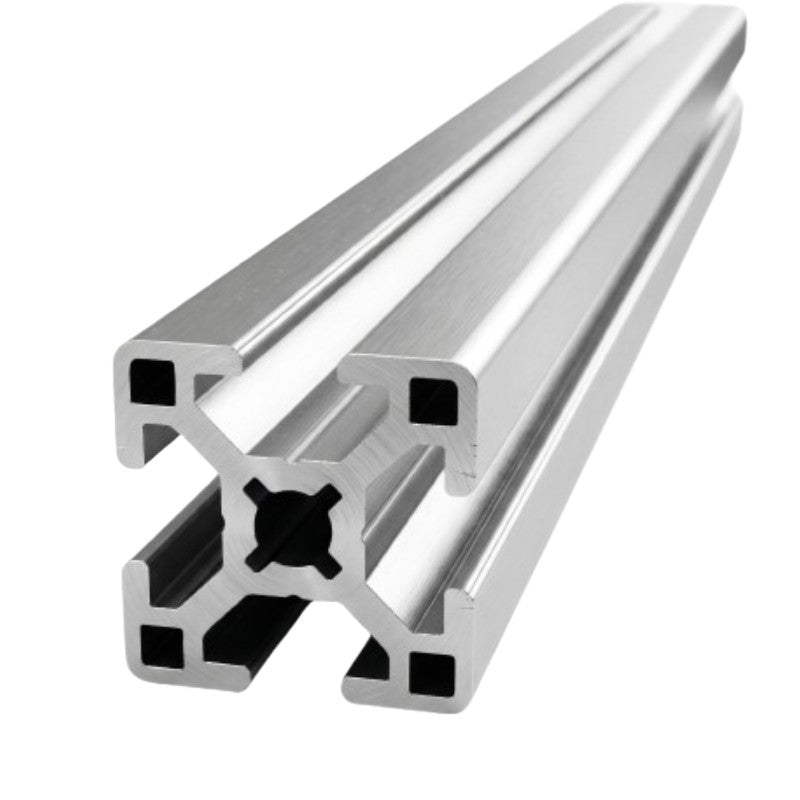

Nakrętki T-NUT profile aluminiowe — podstawowy podział
Pod nazwą T-NUT najczęściej kryją się nakrętki, których kształt pozwala zakleszczyć się w rowku profilu po dociągnięciu śruby. W zależności od wykonania mogą być przeznaczone do wsuwania od końca profilu albo do montażu bezpośrednio w dowolnym miejscu rowka.
1. T-NUT wsuwane od czoła
To klasyczne rozwiązanie stosowane wtedy, gdy konstrukcja nie jest jeszcze zamknięta albo gdy mamy dostęp do końca profilu. Nakrętka wsuwana zwykle dobrze trzyma pozycję i zapewnia przewidywalne osadzenie. Jest chętnie stosowana w konstrukcjach planowanych od podstaw.
2. T-NUT młoteczkowe lub obrotowe
Ten typ nakrętki można wprowadzić do rowka z boku, a następnie obrócić podczas dokręcania. To duża zaleta przy rozbudowie istniejącej ramy, gdy nie ma możliwości wysunięcia zaślepki i dostępu do końca profilu. W wielu zastosowaniach jest to rozwiązanie najbardziej praktyczne serwisowo.
3. T-NUT ze sprężyną kulkową lub blaszkową
Sprężyna nie zwiększa nośności połączenia, ale znacząco poprawia komfort montażu. Jej zadaniem jest utrzymanie nakrętki w zadanym miejscu przed wkręceniem śruby. Dzięki temu element nie przesuwa się samoczynnie w rowku, co jest szczególnie przydatne podczas montażu pionowego lub pracy w pojedynkę.
| Rodzaj nakrętki | Sposób montażu | Główna zaleta | Typowe zastosowanie |
|---|---|---|---|
| T-NUT wsuwana | Od końca profilu | Stabilne osadzenie | Nowe konstrukcje, montaż etapowy |
| T-NUT obrotowa | W dowolnym miejscu rowka | Łatwa rozbudowa i serwis | Modernizacje, doposażenie ram |
| T-NUT ze sprężyną | Wsuwana lub obrotowa | Pozycjonowanie w rowku | Montaż pionowy, szybkie składanie |
Czym różni się V-NUT od T-NUT?
V-NUT to określenie spotykane głównie przy systemach V-SLOT oraz akcesoriach zaprojektowanych z myślą o konkretnym kształcie rowka. W praktyce różnica polega przede wszystkim na geometrii i sposobie współpracy z kanałem profilu lub z dedykowanym elementem montażowym.
T-NUT jest rozwiązaniem bardziej ogólnym i najczęściej kojarzy się z klasycznymi profilami rowkowymi. V-NUT natomiast bywa stosowana tam, gdzie istotna jest zgodność z profilem V-SLOT i osprzętem wykorzystywanym w konstrukcjach ruchomych, na przykład z rolkami, płytami montażowymi czy modułami osi liniowych.
Nie oznacza to jednak, że nazwy te zawsze są używane w pełni jednolicie przez wszystkich producentów. Dlatego zamiast kierować się samym oznaczeniem, najlepiej sprawdzać rysunek techniczny, standard rowka i kompatybilność z konkretnym profilem. To szczególnie ważne przy zamówieniach internetowych.
Jak dobrać nakrętki T-NUT profile aluminiowe do typu rowka?
Dobór zaczyna się od trzech parametrów: typu profilu, szerokości rowka i gwintu śruby. Nawet niewielka różnica wymiarowa może sprawić, że nakrętka będzie się obracać, klinować albo nie złapie prawidłowo krawędzi rowka.
Szerokość rowka
Profile różnych systemów mają różne standardy rowków, na przykład 6 mm, 8 mm czy 10 mm. Nakrętka przeznaczona do jednego standardu nie zawsze będzie poprawnie działać w innym. To podstawowy punkt kontrolny.
Rozmiar gwintu
Gwint musi odpowiadać średnicy śruby i obciążeniu połączenia. W lekkich zabudowach często stosuje się M4 lub M5, natomiast przy większych obciążeniach i grubszych akcesoriach częściej wybiera się M6 lub M8. Nie warto przewymiarowywać bez potrzeby, ale równie ważne jest unikanie zbyt małego gwintu w punktach narażonych na drgania.
Sposób montażu konstrukcji
Jeśli konstrukcja jest składana od zera, wygodne mogą być nakrętki wsuwane. Jeżeli natomiast planujesz późniejsze modyfikacje, praktyczniejsze będą warianty obrotowe lub młoteczkowe. W środowisku warsztatowym i prototypowym ta elastyczność często okazuje się ważniejsza niż minimalna różnica czasu montażu.
| Kryterium doboru | Na co zwrócić uwagę | Skutek błędnego wyboru |
|---|---|---|
| Typ profilu | V-SLOT, T-SLOT, C-Beam | Brak kompatybilności z rowkiem |
| Szerokość rowka | Zgodność wymiarowa nakrętki | Obrót, luzy lub brak osadzenia |
| Gwint | M4, M5, M6, M8 itd. | Niewłaściwa śruba lub zbyt mała nośność |
| Sposób montażu | Dostęp do czoła profilu lub montaż z boku | Utrudniona rozbudowa konstrukcji |
Kiedy wybrać nakrętki ze sprężyną?
Nakrętki ze sprężyną są szczególnie przydatne tam, gdzie liczy się szybkość i wygoda montażu. Sprężyna utrzymuje pozycję nakrętki w rowku, więc nie trzeba jej stale poprawiać podczas przykładania kątownika czy płytki montażowej. To oszczędza czas zwłaszcza przy wielopunktowych połączeniach.
Takie rozwiązanie warto rozważyć, gdy:
- montujesz elementy na pionowych odcinkach profili,
- pracujesz samodzielnie i nie masz drugiej osoby do podtrzymania akcesoriów,
- często modyfikujesz układ osprzętu,
- składasz większą liczbę podobnych modułów i chcesz skrócić czas montażu.
Warto jednak pamiętać, że sprężyna ma funkcję pomocniczą. O wytrzymałości połączenia nadal decydują przede wszystkim materiał nakrętki, poprawne osadzenie w rowku, klasa śruby i właściwy moment dokręcenia.
Najczęstsze zastosowania T-NUT i V-NUT
Dobrze dobrane nakrętki znajdują zastosowanie praktycznie w każdej konstrukcji opartej na profilach aluminiowych. Najczęściej spotyka się je w następujących realizacjach:
- ramy maszyn i urządzeń produkcyjnych,
- drukarki 3D, plotery CNC i lekkie układy osiowe,
- stoły robocze, regały techniczne i zabudowy warsztatowe,
- osłony bezpieczeństwa i przegrody przemysłowe,
- uchwyty czujników, kamer, prowadników kabli i paneli operatorskich,
- moduły budowane na profilach V-SLOT i C-Beam, gdzie liczy się łatwa rozbudowa.
W praktyce jeden projekt często łączy kilka typów nakrętek. Inne sprawdzą się przy montażu kątowników nośnych, a inne przy późniejszym dopinaniu osprzętu pomocniczego. To normalne i często wręcz pożądane rozwiązanie.
Błędy przy doborze nakrętek do profili aluminiowych
Najczęstszy błąd to dobieranie nakrętki wyłącznie po nazwie handlowej, bez sprawdzenia rysunku i wymiarów rowka. Wiele elementów wygląda podobnie, ale różni się o ułamki milimetra, które decydują o poprawnym zakleszczeniu.
Drugi częsty problem to nieuwzględnienie sposobu składania konstrukcji. Jeśli wybierzesz wyłącznie nakrętki wsuwane, a później zechcesz dodać kolejny uchwyt do zamkniętej już ramy, montaż może okazać się niepotrzebnie kłopotliwy.
Trzeci błąd to niedopasowanie gwintu do obciążenia i osprzętu. Zbyt mała średnica śruby nie zawsze daje wymagany zapas bezpieczeństwa, natomiast zbyt duża może ograniczać wybór kompatybilnych akcesoriów i utrudniać pracę w ciasnych strefach montażowych.
Podsumowanie
Wybierając nakrętki T-NUT profile aluminiowe, warto patrzeć nie tylko na sam gwint, ale na cały kontekst montażowy: rodzaj profilu, szerokość rowka, dostęp do końca profilu, planowaną rozbudowę oraz wygodę pracy. T-NUT to uniwersalna grupa elementów do wielu standardowych połączeń, a V-NUT znajduje zastosowanie tam, gdzie wymaga tego geometria systemu lub dedykowany osprzęt.
Modele ze sprężyną ułatwiają montaż i poprawiają pozycjonowanie, ale nie zastępują prawidłowego doboru wymiarów. Z kolei nakrętki obrotowe i młoteczkowe są bardzo praktyczne przy modernizacji gotowych konstrukcji. Im lepiej dopasujesz te drobne elementy, tym mniej problemów pojawi się podczas składania i eksploatacji całej ramy.
Jeśli korzystasz z profili V-SLOT, T-SLOT lub C-Beam i chcesz uniknąć niekompatybilnych połączeń, najlepiej dobrać nakrętki oraz akcesoria już na etapie projektu. To oszczędza czas, upraszcza montaż i ułatwia późniejsze modyfikacje konstrukcji.
