Profil aluminiowy V-SLOT 20x20 — zastosowania i dane techniczne

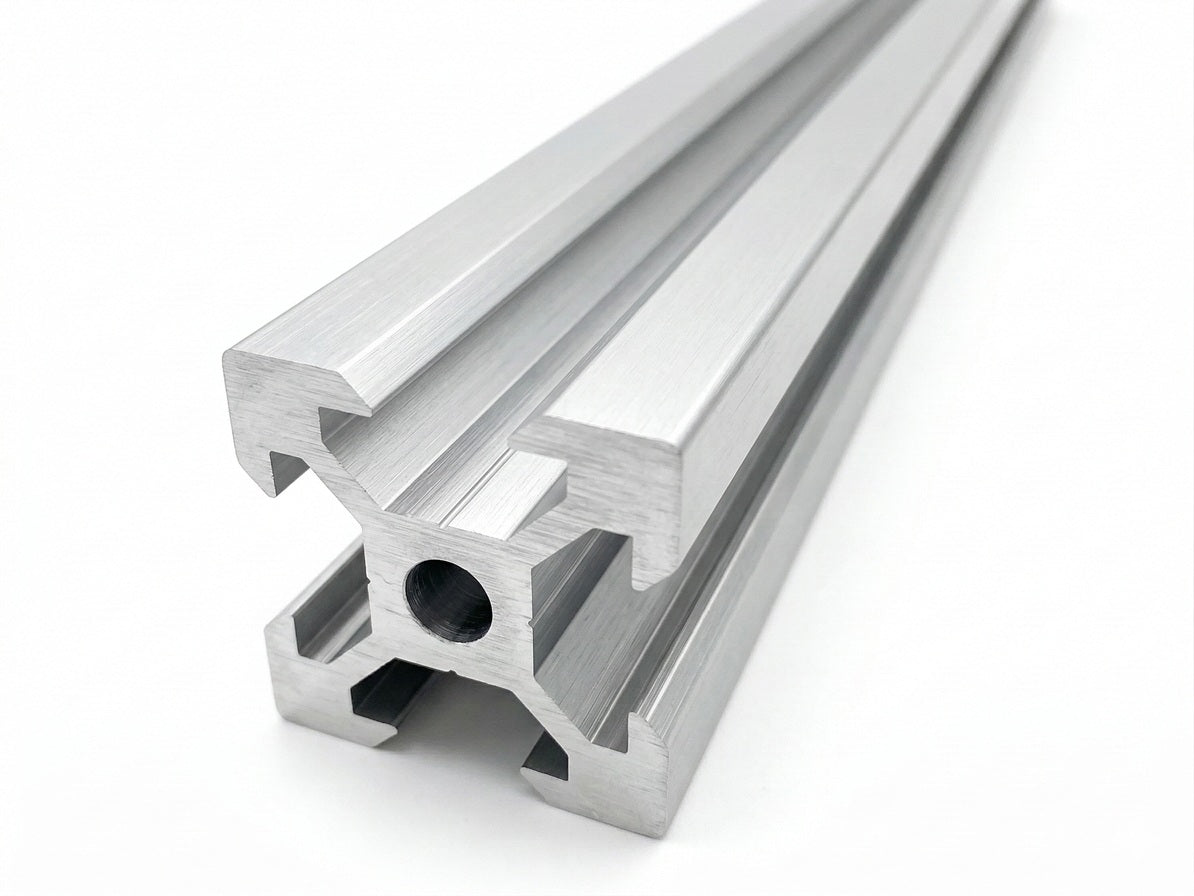

Profil aluminiowy V-SLOT 20x20 to jeden z najbardziej rozpoznawalnych elementów konstrukcyjnych we współczesnej mechanice amatorskiej i przemysłowej. Jego nazwa pochodzi od charakterystycznego rowka w kształcie litery V, który biegnie wzdłuż każdej z czterech ścianek przekroju 20×20 mm. Ten z pozoru prosty detal sprawia, że profil pełni jednocześnie funkcję nośną i prowadnicową — po rowkach toczą się kółka V-Wheel, a w kanałach siedzą nakrętki T mocujące akcesoria.

Format 20x20 to najmniejszy standardowy rozmiar z rodziny V-SLOT. Lekki (około 0,53 kg na metr bieżący), sztywny i łatwy w obróbce — sprawdza się wszędzie tam, gdzie przestrzeń jest ograniczona, a nośność nie musi być maksymalna. Stosują go konstruktorzy drukarek 3D, budujący routery CNC, a także projektanci lekkich ram i obudów urządzeń. Popularność profilu wynika z jednego, prostego faktu: system V-SLOT jest otwarty i standaryzowany, więc akcesoria od różnych producentów pasują do siebie bez modyfikacji.

Dane techniczne profilu V-SLOT 20x20

Poniższa tabela zbiera wszystkie kluczowe parametry, które powinien znać każdy konstruktor przed wyborem profilu do swojego projektu.

Stop 6063-T5 to przemysłowy standard dla profili wyciskanych. Łączy dobrą wytrzymałość mechaniczną z doskonałą odpornością na korozję i łatwością anodowania. W porównaniu do popularniejszego 6061, profil 6063 ma nieco niższą wytrzymałość, ale lepszą jakość powierzchni po anodowaniu i bardziej jednorodną strukturę — co ma znaczenie przy precyzyjnym prowadzeniu kółek V-Wheel.

Rowki V-SLOT — czym są i jak działają

Rowek V-SLOT to nie jest zwykły rowek T. To zintegrowany system prowadnicowy zbudowany bezpośrednio w profilu. Każda ścianka przekroju 20x20 zawiera jeden rowek w kształcie litery V, wyprofilowany z bardzo wąskimi tolerancjami geometrycznymi. Po tym rowku toczą się kółka V-Wheel — polipropylenowe lub POM-owe rolki z odpowiadającym profilem bieżnika.

Rowek V-SLOT vs T-Slot — zasadnicza różnica

Klasyczny rowek T-Slot służy wyłącznie do mocowania akcesoriów. Nakrętka T wsuwa się do kanału, śruba się dokręca — i tyle. Profil T-Slot nie nadaje się do prowadzenia ruchu wzdłuż osi, ponieważ ścianki rowka są równoległe, a kółko ślizgałoby się bez kontroli bocznej.

Rowek V-SLOT rozwiązuje ten problem geometrycznie: nachylone ścianki rowka (kąt 90° między nimi, każda pod 45°) kontaktują się z odpowiednio wyprofilowanym kółkiem w dwóch punktach, eliminując luz boczny i pionowy jednocześnie. Efekt jest taki, że wózek zamontowany na kółkach V-Wheel porusza się wzdłuż profilu bez dodatkowych prowadnic liniowych — profil jest prowadnicą.

Dodatkowy bonus: ten sam rowek nadaje się do wkładania nakrętek T, więc jeden profil pełni dwie funkcje: prowadzenie i mocowanie. Nie trzeba wiercić otworów montażowych.

Zastosowania profilu V-SLOT 20x20

Format 20x20 to mały przekrój — i to jest jego główna zaleta. Trafia wszędzie tam, gdzie masa i gabaryty mają znaczenie, a obciążenia nie są ekstremalne.

Drukarki 3D (FDM)

To chyba najbardziej powszechne zastosowanie profilu V-SLOT 2020. Ramy drukarek 3D budowanych w standardzie CoreXY, Cartesian czy Delta opierają się na profilach 20x20 lub 20x40. Profil pełni tu podwójną rolę: stanowi element nośny ramy i jednocześnie prowadnicę dla głowicy drukującej lub platformy roboczej. Kółka V-Wheel toczą się po rowkach V-SLOT, zapewniając precyzję ruchu w osiach X, Y i Z.

Popularność V-SLOT 20x20 w druku 3D wynika też z szerokiej bazy otwartych projektów (RepRap, Voron, Hypercube, RatRig) — większość z nich bazuje właśnie na tym profilu.

Frezarki i routery CNC

Małe i średnie routery CNC do obróbki drewna, plastiku i kompozytów często budowane są w oparciu o profil aluminiowy do CNC w rozmiarze 20x20 lub 20x40. V-SLOT 20x20 sprawdza się w osiach, gdzie moment skręcający jest niski — typowo jako prowadnica osi Z przy lekkiej głowicy frezarskiej lub jako poprzeczka bramy w maszynach o małym rozstawie.

W większych maszynach (pole robocze powyżej 500x500mm) profil 20x20 często ustępuje miejsca cięższym profilom (40x40, 40x80), jednak w małych maszynach stołowych pozostaje wystarczający i znacząco obniża koszty budowy.

Automatyka i systemy pozycjonowania

Systemy pick-and-place, suwaki liniowe, osiowe systemy transportu — wszędzie tam, gdzie potrzebny jest kontrolowany ruch po jednej osi, profil V-SLOT 20x20 z napędem paskowym lub śrubowym to szybkie i tanie rozwiązanie. Czas montażu w porównaniu z prowadnicami liniowymi przemysłowymi jest znacznie krótszy, a koszt materiałów kilkukrotnie niższy.

Ramy urządzeń i obudowy

Profil aluminiowy 20x20 sprawdza się jako element szkieletu obudów elektronicznych, rack-ów laboratoryjnych, stojaków na monitory czy modułowych mebli warsztatowych. Anodowana powierzchnia jest estetyczna, odporna na zarysowania i łatwa do czyszczenia. Rowki V-SLOT pozwalają mocować panele boczne, szyny DIN, listwy kablowe i inne elementy bez konieczności wiercenia.

Prototypowanie i makiety

Elastyczność systemu — możliwość cięcia na dowolną długość, łączenia pod dowolnym kątem i szybkiego modyfikowania konstrukcji — sprawia, że V-SLOT 20x20 jest standardem w laboratoriach R&D, makerspace'ach i prototypowniach. Zamiast spawać stalowe ramy lub zamawiać gotowe obudowy, konstruktorzy składają prototypy z profili w ciągu godzin.

Jak dobrać długość profilu V-SLOT 20x20?

Profil V-SLOT 20x20 dostępny jest w wersji ciętej na wymiar — od 200 do 3000 mm. Oznacza to, że nie ma potrzeby zakupu standardowych odcinków i ich samodzielnego przycinania piłą. Wystarczy podać żądaną długość przy zamówieniu.

Tolerancje cięcia

Profil cięty jest piłą taśmową lub tarczową z tolerancją ±1 mm na cięcie. Dla większości zastosowań mechanicznych jest to wartość wystarczająca. Jeżeli projekt wymaga precyzyjnych wymiarów montażowych (np. równoległe belki ramy drukarki 3D), warto podczas projektowania przewidzieć regulację lub zastosować podkładki dystansowe.

Jak obliczać potrzebne długości?

• Rama drukarki 3D: Wymiar zewnętrzny ramy to suma długości profili plus grubości narożników łączących (zwykle 2×20 mm dla narożnika 90°). Najprościej narysować szkic z wymiarami zewnętrznymi i od każdego profilu pionowego odjąć grubość profili poziomych, na których spoczywa.
• Oś liniowa: Długość profilu = efektywny skok roboczy + długość wózka + margines na ograniczniki krańcowe (zwykle 2×30–50 mm z każdej strony).
• Rama obudowy: Mierz wymiar wewnętrzny obudowy i dodaj 2×20 mm na każdą oś (grubość połączonych profili).

Minimalna zamawiana długość wynosi 200 mm — krótszych odcinków standardowo nie oferuje się ze względu na ograniczenia procesu cięcia i bezpieczeństwo manipulowania krótkimi profilami.

Kompatybilne akcesoria do profilu V-SLOT 20x20

Siłą systemu V-SLOT jest bogaty ekosystem akcesoriów. Poniżej znajdziesz przegląd najważniejszych elementów kompatybilnych z profilem 20x20.

Nakrętki T i śruby M5

Standardowe nakrętki T do slotu 6 w rozmiarze M5 wsuwają się do rowka i pozwalają przykręcić dowolny element w dowolnym miejscu na długości profilu. Dostępne są nakrętki wsuwanego typu oraz nakrętki z kulką sprężynującą (drop-in), które można wkładać od boku bez konieczności wsuwania z końca profilu.

Kółka V-Wheel

Kółka V-Wheel wykonane z tworzywa POM (polioksymetylen) toczą się po rowkach V-SLOT zapewniając precyzyjne prowadzenie. Do każdego kółka potrzebna jest oś M5 i dwa łożyska 625ZZ. Kółka dostępne są w wersji z łożyskowaniem i bez — kupowane osobno lub jako zestaw z osią.

Narożniki i złączki

Narożniki płaskie 90° i trójwymiarowe narożniki wewnętrzne umożliwiają szybkie łączenie profili bez spawania. Złączki „slide-in” montowane są w rowkach profilu i łączą dwa elementy pod kątem prostym lub pod dowolnym kątem dzięki zawiasowym łączkom obrotowym.

Zawiasy i panele

Panele boczne (plexi, dibond, blacha) mocuje się do rowków za pomocą uchwytów panelowych. Zawiasy profilowe pozwalają montować drzwiczki obudów bez konieczności wiercenia otworów.

V-SLOT vs T-Slot — kiedy wybrać co?

Oba typy profili wyglądają podobnie i są wykonane z aluminium, ale ich przeznaczenie jest różne. Poniższa tabela porównawcza pomoże wybrać właściwe rozwiązanie.

Ważna informacja: profil V-SLOT jest kompatybilny ze standardem T-Slot 6. Oznacza to, że możesz bez problemu używać nakrętek T i akcesoriów T-Slot w profilach V-SLOT — rowek ma taką samą szerokość. Odwrotna sytuacja nie zachodzi: po klasycznym profilu T-Slot nie potoczą się kółka V-Wheel, bo brakuje charakterystycznego ukosowania ścianek rowka.
