Profil aluminiowy V-SLOT 20x40 to jeden z najbardziej uniwersalnych elementów konstrukcyjnych stosowanych w budowie drukarek 3D, maszyn CNC, osłon technicznych, stołów roboczych i lekkiej automatyki. Łączy niewielką masę z dobrą sztywnością, a dzięki charakterystycznym rowkom V może jednocześnie pełnić funkcję profilu nośnego i toru jezdnego dla rolek. W praktyce oznacza to prostsze projektowanie, mniejszą liczbę części i łatwiejszy montaż całej konstrukcji. W ofercie AluVeno dostępne są profile aluminiowe V-SLOT, T-SLOT, C-Beam oraz akcesoria, także w wariancie ciętym na wymiar, co ułatwia dopasowanie komponentów do konkretnego projektu.

Jeżeli planujesz budowę urządzenia opartego na modułowych profilach aluminiowych, warto dobrze zrozumieć, czym wyróżnia się format 20x40, kiedy sprawdzi się lepiej niż 20x20 i w jakich sytuacjach warto rozważyć większe przekroje. Poniżej znajdziesz najważniejsze dane techniczne, typowe zastosowania oraz praktyczne wskazówki montażowe.

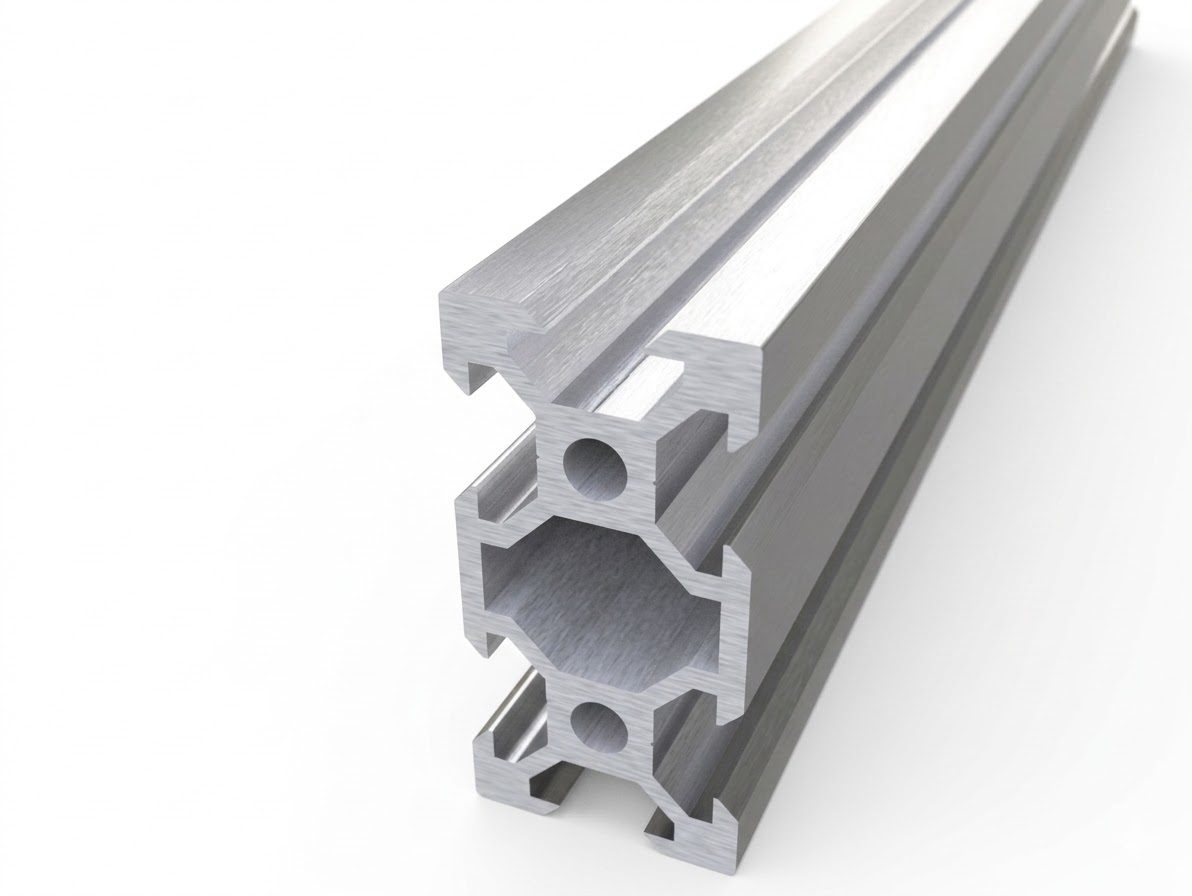

Czym wyróżnia się profil aluminiowy V-SLOT 20x40

Format 20x40 oznacza przekrój prostokątny o wymiarach 20 mm na 40 mm. Taka geometria daje wyraźnie większą sztywność w jednej osi niż klasyczny profil 20x20, a jednocześnie zachowuje kompatybilność z wieloma popularnymi akcesoriami montażowymi. To właśnie dlatego profil aluminiowy V-SLOT 20x40 jest często wybierany do osi maszyn, belek poprzecznych, ram nośnych i konstrukcji wymagających rozsądnego kompromisu między masą a wytrzymałością.

Najważniejszą cechą systemu V-SLOT są rowki o kształcie przystosowanym do współpracy z rolkami typu V-wheel. Dzięki temu profil może pełnić nie tylko rolę elementu konstrukcyjnego, ale także prowadnicy liniowej. W prostszych i średnio obciążonych układach pozwala to zbudować precyzyjny ruch liniowy bez stosowania klasycznych prowadnic szynowych.

Dlaczego przekrój 20x40 jest tak popularny

• jest sztywniejszy od profilu 20x20 przy nadal kompaktowych gabarytach,
• dobrze sprawdza się jako belka pozioma i pionowy element ramy,
• umożliwia montaż rolek, kątowników, łączników i nakrętek rowkowych,
• pasuje do wielu projektów open source, zwłaszcza drukarek 3D i małych frezarek,
• ułatwia późniejszą rozbudowę lub modyfikację konstrukcji.

Profil aluminiowy V-SLOT 20x40 — dane techniczne

W praktyce dokładne parametry mogą się nieznacznie różnić zależnie od producenta, tolerancji wykonania czy rodzaju wykończenia powierzchni. Jednak dla większości zastosowań technicznych profil aluminiowy V-SLOT 20x40 ma zbliżone właściwości funkcjonalne i zachowuje zgodność z typowymi akcesoriami systemowymi.

Parametr	Typowa wartość / opis
Wymiary przekroju	20 x 40 mm
Typ profilu	V-SLOT, profil konstrukcyjny z rowkami V
Materiał	aluminium konstrukcyjne, najczęściej stop z grupy 6063-T5 lub zbliżony
Wykończenie	najczęściej anodowane, zwykle w kolorze naturalnym lub czarnym
Rowki	przystosowane do rolek V-wheel oraz standardowych akcesoriów rowkowych
Zastosowanie	ramy, osie, stoły, zabudowy, lekkie układy automatyki
Obróbka	łatwe cięcie, wiercenie, gwintowanie i łączenie modułowe

Z punktu widzenia projektanta ważniejsze od samych liczb katalogowych są trzy kwestie: prostoliniowość profilu, jakość anodowania oraz zgodność wymiarowa rowków z osprzętem. To one wpływają na kulturę pracy układu jezdnego, łatwość montażu i powtarzalność całej konstrukcji.

Rowki V — co dają w praktyce

Rowki V umożliwiają bezpośrednie prowadzenie rolek po krawędziach profilu. W porównaniu z klasycznym profilem T-SLOT oznacza to możliwość budowy prostych osi liniowych bez dodatkowych prowadnic. Rozwiązanie to jest szczególnie popularne w drukarkach 3D, ploterach laserowych i lekkich maszynach CNC. Trzeba jednak pamiętać, że V-SLOT nie zastępuje profesjonalnych prowadnic liniowych we wszystkich zastosowaniach. W układach narażonych na duże siły skrawania, wysokie prędkości lub bardzo rygorystyczne wymagania dokładności, szyny liniowe nadal będą lepszym wyborem.

Zastosowania profilu V-SLOT 20x40

Największą zaletą tego przekroju jest wszechstronność. Profil 20x40 można wykorzystać zarówno jako element ramy, jak i część osi roboczej. To sprawia, że jeden typ komponentu bywa używany w całym projekcie, co upraszcza logistykę i montaż.

Drukarki 3D

W konstrukcjach drukarek 3D profil aluminiowy V-SLOT 20x40 często pojawia się jako podstawa ramy, słupki pionowe oraz belki osi. Zapewnia lepszą sztywność niż 20x20, co ma znaczenie przy większych polach roboczych i wyższych prędkościach druku. Dzięki kompatybilności z rolkami V-wheel można na nim oprzeć ruch w osiach X lub Y, a modułowy system połączeń ułatwia montaż napinaczy, uchwytów silników, krańcówek i osłon.

Małe maszyny CNC i plotery

W lekkich maszynach CNC profil 20x40 stosuje się do budowy ram bocznych, belek poprzecznych, podstaw roboczych i elementów wsporczych dla osi. Dobrze sprawdza się tam, gdzie obrabiane są tworzywa, drewno, kompozyty lub lekkie materiały. Przy bardziej wymagającej obróbce metali zazwyczaj potrzebne są cięższe profile, grubsze przekroje lub dodatkowe wzmocnienia.

Osłony techniczne i zabudowy maszyn

To zastosowanie często bywa niedoceniane. Profile 20x40 bardzo dobrze nadają się do budowy osłon, drzwi serwisowych, zabudów stanowisk i lekkich stelaży pod panele z poliwęglanu, HPL czy aluminium kompozytowego. System rowków pozwala łatwo montować wypełnienia, uszczelki, uchwyty oraz akcesoria porządkowe do przewodów.

Stanowiska robocze i automatyka

Profil V-SLOT 20x40 można wykorzystać przy budowie regałów technicznych, stołów montażowych, uchwytów pod elektronikę, prowadzenia przewodów i lekkich stanowisk testowych. W środowisku prototypowym liczy się możliwość szybkiej przebudowy, a system profili aluminiowych daje właśnie taką elastyczność.

V-SLOT 20x40 a inne profile — kiedy wybrać ten przekrój

Wybór odpowiedniego profilu powinien wynikać z obciążeń, rozpiętości, dokładności wymaganej od układu oraz dostępnego miejsca montażowego. Profil 20x40 bardzo często okazuje się najlepszym punktem wyjścia dla konstrukcji średniej wielkości.

Typ profilu	Mocne strony	Typowe zastosowanie
V-SLOT 20x20	lekki, kompaktowy, łatwy do zabudowy	małe ramy, lekkie moduły, pomocnicze elementy
V-SLOT 20x40	dobry balans między sztywnością a masą	drukarki 3D, osie, ramy średniej wielkości, zabudowy
V-SLOT 20x60 / 20x80	większa odporność na ugięcia	dłuższe belki, cięższe osie, większe pola robocze
C-Beam	zamknięta geometria i duża funkcjonalność dla osi liniowych	bardziej rozbudowane osie, moduły napędowe, CNC
T-SLOT	uniwersalny montaż akcesoriów i zabudów	konstrukcje przemysłowe, osłony, stoły, regały

Na co zwrócić uwagę przy montażu profilu aluminiowego V-SLOT 20x40

Nawet dobry profil nie zagwarantuje poprawnej pracy konstrukcji, jeśli montaż zostanie wykonany niedbale. W systemach modułowych największe znaczenie ma geometria całego układu.

• Sprawdź prostopadłość połączeń i przekątne ramy przed ostatecznym dokręceniem śrub.
• Używaj odpowiednich łączników i nakrętek rowkowych zgodnych z systemem profilu.
• Jeśli profil pracuje jako tor dla rolek, zadbaj o czystość powierzchni i poprawną regulację docisku.
• Przy dłuższych odcinkach przewiduj dodatkowe punkty podparcia lub usztywnienia.
• Uwzględnij sposób prowadzenia przewodów, osłon i mocowania podzespołów już na etapie projektu.

Dużą zaletą oferty AluVeno jest możliwość zamówienia profili ciętych na wymiar. To ważne nie tylko z punktu widzenia wygody, ale także powtarzalności. Dokładnie przygotowane odcinki przyspieszają składanie urządzenia i zmniejszają ryzyko błędów podczas samodzielnej obróbki.

Czy profil aluminiowy V-SLOT 20x40 sprawdzi się w Twoim projekcie

Jeśli budujesz drukarkę 3D, ploter, lekką frezarkę, zabudowę techniczną lub stanowisko robocze, profil aluminiowy V-SLOT 20x40 jest bardzo mocnym kandydatem. Oferuje dobrą sztywność, dużą elastyczność konfiguracji i szeroką kompatybilność z osprzętem. To przekrój, który można wykorzystać zarówno w prostych projektach DIY, jak i w bardziej dopracowanych urządzeniach prototypowych czy półprofesjonalnych.

Najlepiej sprawdza się tam, gdzie potrzebna jest modułowość, szybki montaż oraz możliwość dalszej rozbudowy. Właśnie dlatego od lat pozostaje jednym z najczęściej wybieranych profili w ekosystemie V-SLOT.

Podsumowanie

Profil V-SLOT 20x40 to uniwersalny element do budowy ram, osi i zabudów technicznych. Jego główne atuty to korzystny stosunek sztywności do masy, możliwość pracy z rolkami V-wheel oraz łatwość łączenia z akcesoriami systemowymi. Dzięki temu znajduje zastosowanie w drukarkach 3D, lekkich maszynach CNC, osłonach maszyn i stanowiskach montażowych. Jeżeli zależy Ci na konstrukcji, którą można łatwo modyfikować i rozwijać, ten przekrój jest jednym z najbardziej praktycznych wyborów.
