Profile aluminiowe do drukarki 3D — jaki profil aluminiowy do drukarki 3D wybrać?

Wybór ramy to jedna z najważniejszych decyzji przy budowie lub modernizacji drukarki 3D. Odpowiedni profil aluminiowy do drukarki 3D wpływa bezpośrednio na sztywność konstrukcji, dokładność pozycjonowania osi, poziom drgań i łatwość montażu osprzętu. W praktyce najczęściej rozważa się profile V-SLOT 20x20, 20x40 oraz C-Beam, a ostateczny wybór zależy od kinematyki maszyny, pola roboczego i oczekiwanej dynamiki pracy.

W tym poradniku porównujemy najpopularniejsze przekroje stosowane w drukarkach typu Cartesian i CoreXY, wskazujemy ich mocne oraz słabsze strony i podpowiadamy, kiedy warto postawić na smukły profil 20x20, kiedy na bardziej sztywny 20x40, a kiedy sięgnąć po C-Beam. Artykuł dotyczy oferty AluVeno, gdzie dostępne są profile aluminiowe V-SLOT, T-SLOT, C-Beam oraz akcesoria, także w wariancie ciętym na wymiar.

Meta description: Który profil V-SLOT wybrać do budowy drukarki 3D? Porównanie 20x20, 20x40 i C-Beam. Poradnik dla CoreXY i Cartesian.

Dlaczego przekrój profilu ma tak duże znaczenie?

W drukarce 3D rama nie jest tylko „stelażem”. To element nośny, który musi utrzymać geometrię urządzenia pod obciążeniem statycznym i dynamicznym. Każde przyspieszenie osi X, Y lub stołu roboczego generuje siły, które próbują wyginać i skręcać konstrukcję. Im większe ugięcia, tym większe ryzyko artefaktów na wydruku: ghostingu, ringing, problemów z powtarzalnością wymiarów czy trudności z utrzymaniem poziomu stołu.

Przekrój profilu wpływa przede wszystkim na:

• sztywność na zginanie i skręcanie,
• masę całej konstrukcji,
• powierzchnię montażową dla narożników, łączników i akcesoriów,
• możliwość integracji kół V-Wheel, nakrętek młoteczkowych i prowadzenia przewodów,
• łatwość rozbudowy w przyszłości.

Właśnie dlatego wybierając profil aluminiowy do drukarki 3D nie warto kierować się wyłącznie tym, co „najpopularniejsze”. Dobrze dobrany przekrój powinien pasować do konkretnej osi i do konkretnej kinematyki.

Najczęstsze profile aluminiowe do drukarki 3D: 20x20, 20x40 i C-Beam

W zastosowaniach hobbystycznych i półprofesjonalnych dominują trzy rozwiązania. Każde z nich ma sens, ale nie każde sprawdzi się równie dobrze w każdej roli.

Typ profilu	Główne zalety	Ograniczenia	Typowe zastosowanie
V-SLOT 20x20	lekki, uniwersalny, łatwy w montażu	mniejsza sztywność przy większych rozpiętościach	małe drukarki, elementy pomocnicze, osłony
V-SLOT 20x40	wyraźnie większa sztywność, dobra baza pod ramę	większa masa i gabaryt	ramy CoreXY i Cartesian, belki nośne
C-Beam	bardzo dobra sztywność, możliwość zabudowy napędu wewnątrz	większa masa, nie zawsze potrzebny w lekkich konstrukcjach	oś Z, stoły, moduły liniowe, cięższe układy

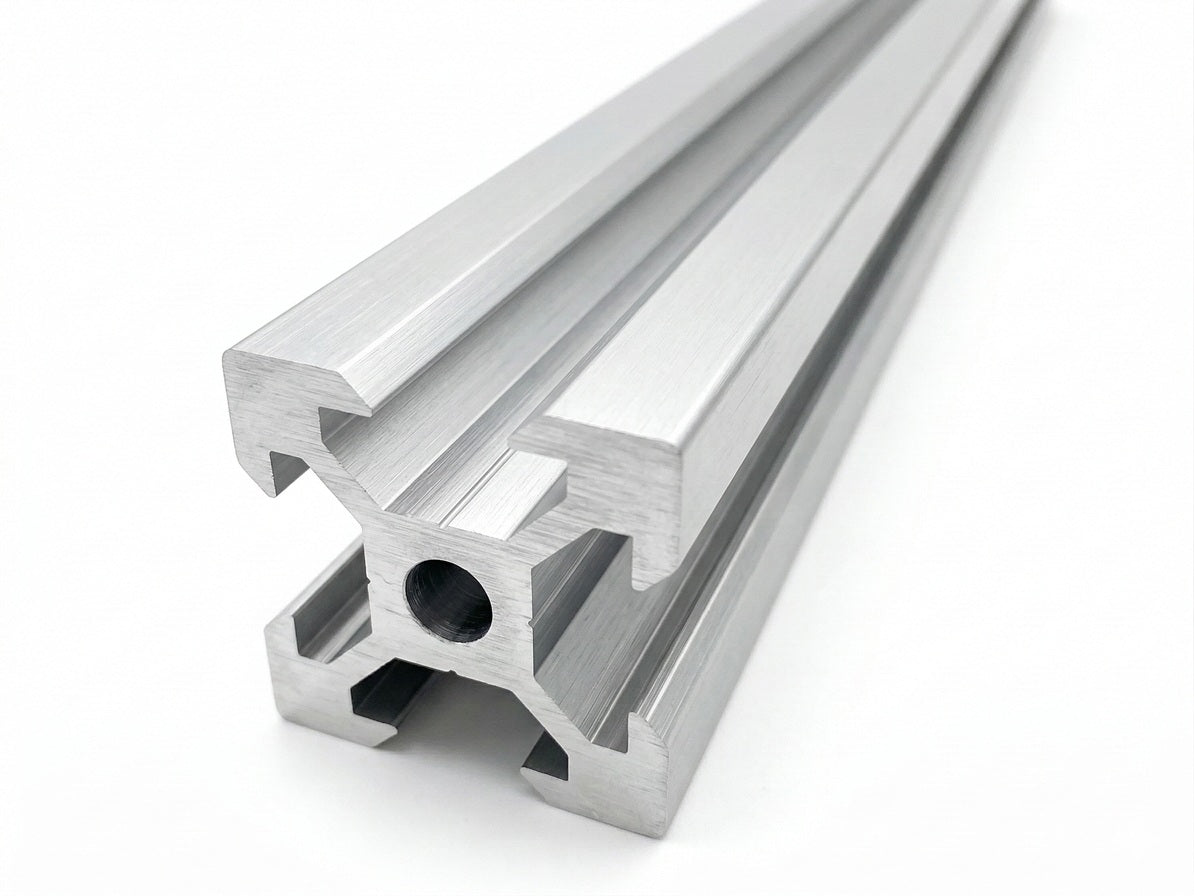

V-SLOT 20x20

To klasyczny wybór do lekkich konstrukcji. Profil 20x20 jest kompaktowy, prosty w obróbce i dobrze współpracuje z akcesoriami systemowymi. W małych drukarkach o polu roboczym rzędu 120-220 mm może być wystarczający nawet jako główny element ramy, o ile konstrukcja jest dobrze usztywniona narożnikami i poprzeczkami.

Problem pojawia się przy dłuższych odcinkach. Im większa wysokość drukarki lub szerokość osi, tym bardziej profil 20x20 staje się podatny na drgania i odkształcenia. Dlatego w nowocześniejszych projektach częściej stosuje się go jako element pomocniczy niż główny nośnik całej ramy.

V-SLOT 20x40

Jeśli ktoś pyta, jaki profil aluminiowy do drukarki 3D wybrać jako punkt wyjścia, odpowiedź bardzo często brzmi: 20x40. Ten przekrój oferuje rozsądny kompromis między masą a sztywnością. Dodatkowa wysokość przekroju znacząco poprawia odporność na ugięcia, co ma znaczenie zwłaszcza przy drukarkach o większym polu roboczym i wyższych przyspieszeniach.

Profil 20x40 sprawdza się szczególnie dobrze jako:

• pionowe słupki ramy,
• dolna i górna podstawa konstrukcji,
• belki poprzeczne w układach CoreXY,
• wzmocnienie osi stołu w drukarkach Cartesian.

C-Beam

C-Beam to rozwiązanie bardziej „maszynowe” niż typowo lekkie. Profil ma budowę sprzyjającą wysokiej sztywności i pozwala zabudować wewnątrz śrubę trapezową lub inne elementy napędu. W drukarce 3D nie zawsze jest konieczny, ale bywa bardzo sensownym wyborem tam, gdzie liczy się stabilność osi Z albo sztywność modułu przesuwu.

Nie jest to profil pierwszego wyboru do każdej ramy, zwłaszcza gdy priorytetem jest niska masa. Jednak w większych konstrukcjach lub w projektach opartych o cięższe narzędzia C-Beam może dać przewagę pod względem prowadzenia i ograniczenia drgań.

Jaki profil aluminiowy do drukarki 3D Cartesian?

W drukarkach Cartesian trzeba rozróżnić dwa główne warianty: konstrukcje z poruszającym się stołem w osi Y oraz bardziej rozbudowane układy z nieruchomym stołem i niezależnymi osiami. W obu przypadkach rama musi dobrze przenosić ruchome masy, ale szczególnie wymagające są urządzenia, w których ciężki stół porusza się szybko do przodu i do tyłu.

Dla klasycznej drukarki z ruchomym stołem Y najczęściej warto przyjąć taki schemat:

• 20x40 dla podstawy i głównych belek nośnych,
• 20x20 dla pomocniczych usztywnień, uchwytów i lekkich nadbudów,
• C-Beam opcjonalnie dla osi Z lub cięższych modułów.

Powód jest prosty: ruch stołu generuje drgania, które łatwo przenoszą się na całą konstrukcję. Zbyt lekka rama zaczyna „pracować”, a to szybko odbija się na jakości ścianek i narożników wydruku. Dlatego w Cartesianach rzadko opłaca się budować główny szkielet wyłącznie z 20x20, chyba że mówimy o bardzo małej maszynie.

Jaki profil aluminiowy do drukarki 3D CoreXY?

W konstrukcjach CoreXY wymagania są nieco inne. Tutaj kluczowa jest precyzja geometrii górnej części ramy, bo to tam pracuje układ pasków i silników odpowiedzialny za ruch głowicy. Nawet niewielkie odchylenia równoległości lub skręcenie ramy mogą przełożyć się na gorsze prowadzenie osi i problemy z napięciem pasków.

Dla drukarki CoreXY najczęściej najlepszym wyborem jest 20x40 jako baza konstrukcyjna. Profil ten zapewnia wystarczającą sztywność dla górnej i dolnej ramy, a przy tym pozostaje kompatybilny z szeroką gamą narożników, płyt montażowych i akcesoriów. Profil 20x20 nadal ma swoje miejsce, ale bardziej jako poprzeczki pomocnicze, mocowania obudowy, uchwyty elektroniki czy prowadzenie okablowania.

C-Beam w CoreXY stosuje się rzadziej jako element całego obwodu ramy, ale może mieć sens w osi Z lub w specjalnych modułach, gdzie istotna jest wysoka odporność na zginanie. Jeśli budujesz większą maszynę z wysoką komorą roboczą, C-Beam jako podstawa pod mechanikę Z może być praktycznym wyborem.

Typ drukarki	Rekomendowany profil główny	Profil pomocniczy	Uwagi
Mała Cartesian	20x20 lub 20x40	20x20	dla niewielkiego pola roboczego można zejść z masą
Średnia/duża Cartesian	20x40	20x20, C-Beam	ważna odporność na drgania stołu
CoreXY	20x40	20x20, C-Beam	kluczowa geometria i sztywność górnej ramy

Kiedy 20x20 wystarczy, a kiedy lepiej od razu wybrać 20x40?

Najprostsza zasada jest taka: im większa drukarka i im większa dynamika ruchu, tym bardziej opłaca się zwiększyć przekrój głównego profilu. Profil 20x20 ma sens, gdy:

• budujesz małą drukarkę o ograniczonym polu roboczym,
• zależy Ci na możliwie niskiej masie,
• profil pracuje na krótkim odcinku,
• pełni funkcję pomocniczą, a nie głównego elementu nośnego.

Z kolei 20x40 warto wybrać, gdy:

• rama ma większe rozpiętości,
• planujesz szybkie przyspieszenia,
• drukarka ma obudowę, komorę lub cięższy osprzęt,
• chcesz mieć zapas pod późniejszą rozbudowę.

W praktyce koszt i masa dodatkowego materiału często są znacznie mniej dotkliwe niż problemy wynikające ze zbyt wiotkiej ramy. Dlatego przy nowych projektach 20x40 jest zwykle bezpieczniejszym wyborem dla szkieletu konstrukcyjnego.

Na co zwrócić uwagę poza samym przekrojem?

Sam profil aluminiowy do drukarki 3D nie rozwiąże wszystkiego. O końcowej sztywności i ergonomii montażu decydują też inne czynniki:

• Dokładność cięcia — równe, prostopadłe końce profili ułatwiają złożenie ramy bez naprężeń.
• Jakość łączników — narożniki, kątowniki i płytki montażowe muszą realnie usztywniać konstrukcję.
• Planowanie prowadzenia przewodów — sloty pomagają utrzymać porządek, ale warto przewidzieć trasę kabli już na etapie projektu.
• Kompatybilność akcesoriów — V-SLOT, T-SLOT i elementy mocujące powinny tworzyć spójny system.
• Zapas pod modernizację — dodatkowe mocowania pod obudowę, czujniki, oświetlenie czy elektronikę potrafią oszczędzić sporo pracy później.

To właśnie dlatego w sklepie wyspecjalizowanym w systemach profili łatwiej dobrać nie tylko sam przekrój, ale też cały zestaw kompatybilnych akcesoriów montażowych.

Podsumowanie

Jeśli szukasz odpowiedzi na pytanie, jaki profil aluminiowy do drukarki 3D wybrać, to najkrótsza rekomendacja wygląda tak: 20x20 do małych i lekkich konstrukcji lub elementów pomocniczych, 20x40 jako najbardziej uniwersalna baza dla większości drukarek Cartesian i CoreXY, a C-Beam tam, gdzie potrzebna jest podwyższona sztywność osi lub modułu liniowego.

Dobrze zaprojektowana rama to inwestycja w stabilną geometrię, prostszy montaż i lepszą jakość wydruków. W ofercie AluVeno dostępne są profile V-SLOT, T-SLOT, C-Beam oraz akcesoria do budowy drukarek i innych konstrukcji, również w opcji cięcia na wymiar, co ułatwia realizację zarówno prostych, jak i bardziej zaawansowanych projektów.
