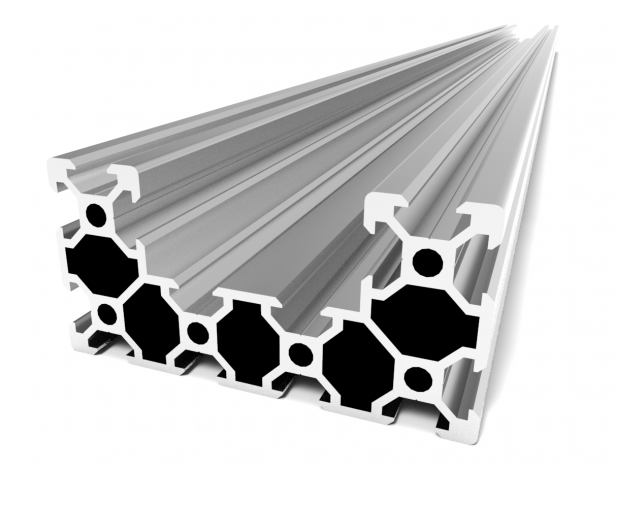

Profil C-Beam 40x80 srebrny — prowadnica liniowa i profil konstrukcyjny

C-Beam profil aluminiowy — co to jest i do czego służy?

Meta description: C-Beam to wyjątkowy profil aluminiowy łączący prowadnicę liniową i profil konstrukcyjny w jednym. Dowiedz się kiedy go używać.

C-Beam profil aluminiowy to rozwiązanie, które łączy dwie funkcje w jednym elemencie: klasycznego profilu konstrukcyjnego oraz zintegrowanej bazy pod ruch liniowy. Dzięki temu znajduje zastosowanie tam, gdzie liczy się kompaktowa budowa, dobra sztywność i możliwość prostego montażu wózków, śrub trapezowych czy pasków napędowych. W praktyce C-Beam jest chętnie wybierany do budowy osi w maszynach CNC, drukarkach 3D, ploterach, manipulatorach, stanowiskach roboczych i wielu projektach automatyki. W ofercie AluVeno dostępne są profile aluminiowe V-SLOT, T-SLOT, C-Beam oraz akcesoria, także w wariancie ciętym na wymiar, co ułatwia dopasowanie elementów do konkretnej konstrukcji.

Jeśli zastanawiasz się, czym dokładnie różni się C-Beam od typowego V-SLOT lub T-SLOT, kiedy warto go stosować i jakie daje korzyści projektowe, poniżej znajdziesz techniczne wyjaśnienie bez zbędnych uproszczeń.

C-Beam profil aluminiowy — czym właściwie jest?

C-Beam profil aluminiowy to profil ekstrudowany, którego geometria została zaprojektowana tak, aby wewnątrz przekroju utworzyć przestrzeń roboczą dla elementów napędowych i prowadzących. Jego charakterystyczny kształt przypomina zamknięty kanał typu „C”, stąd nazwa. Z zewnątrz i na krawędziach zachowuje cechy znane z systemów rowkowych, natomiast w środku oferuje miejsce na montaż wózków, płyt osi, kół V-SLOT, śrub pociągowych czy nakrętek trapezowych.

W odróżnieniu od zwykłego profilu konstrukcyjnego, C-Beam został pomyślany nie tylko jako element nośny, ale też jako część układu ruchu. To właśnie ta cecha sprawia, że projektant może zmniejszyć liczbę osobnych komponentów. W wielu aplikacjach nie trzeba już dodawać klasycznych prowadnic liniowych montowanych obok profilu, ponieważ sam profil staje się bazą dla prowadzenia osi.

Najważniejsza idea konstrukcyjna

Sednem C-Beam jest integracja: jedna ekstrudowana część spełnia funkcję ramy, belki nośnej i elementu współpracującego z układem jezdnym. To upraszcza projekt, ogranicza błędy montażowe i pozwala budować zwarte układy mechaniczne. W praktyce oznacza to mniej osobnych wsporników, mniej płyt adaptacyjnych i łatwiejsze zachowanie osiowości całego mechanizmu.

Jak zbudowany jest C-Beam profil aluminiowy?

Typowy C-Beam wykonuje się ze stopu aluminium przeznaczonego do precyzyjnej ekstruzji. Profil ma rowki montażowe kompatybilne z akcesoriami systemowymi, a jego wewnętrzny kanał umożliwia montaż podzespołów ruchu liniowego. Dzięki temu można stosować nakrętki młoteczkowe, kątowniki, łączniki, płyty montażowe i osłony podobnie jak w innych systemach aluminiowych.

Istotne są także powierzchnie współpracujące z kołami lub rolkami. W rozwiązaniach opartych o V-SLOT odpowiednio ukształtowane krawędzie tworzą tor jazdy dla kół z łożyskami. Taki układ dobrze sprawdza się w lekkich i średnich konstrukcjach, gdzie liczy się łatwość montażu, niski koszt serwisowania i możliwość samodzielnej rozbudowy maszyny.

Cecha Znaczenie praktyczne
Zamknięty kanał centralny Miejsce na śrubę napędową, płytę osi lub elementy prowadzenia
Rowki montażowe Szybkie łączenie z innymi profilami i akcesoriami systemowymi
Aluminiowa konstrukcja Niska masa przy dobrej sztywności i odporności na korozję
Geometria pod ruch liniowy Umożliwia budowę kompaktowych osi bez osobnych prowadnic szynowych

Do czego służy C-Beam profil aluminiowy?

Najczęściej C-Beam stosuje się do budowy osi liniowych. Taki profil może pracować jako belka osi X, Y albo Z, zależnie od wymagań projektu. Dzięki swojej budowie dobrze nadaje się do układów, w których trzeba połączyć prowadzenie, napęd i konstrukcję nośną na niewielkiej przestrzeni.

Przykładowe zastosowania obejmują:

  • małe i średnie frezarki CNC,
  • plotery i wycinarki,
  • drukarki 3D o niestandardowej geometrii,
  • osie przesuwu w stanowiskach montażowych,
  • moduły automatyki i półautomatyki,
  • prowadzone ręcznie lub silnikowo stoliki liniowe,
  • zabudowy warsztatowe i prototypy urządzeń.

W praktyce C-Beam jest szczególnie użyteczny wtedy, gdy projekt ma być modułowy. Można go łatwo łączyć z innymi profilami systemowymi, rozbudowywać o osłony, krańcówki, uchwyty silników czy wsporniki. To duża zaleta w budowie prototypów i urządzeń rozwijanych etapami.

C-Beam profil aluminiowy a V-SLOT i T-SLOT

Choć wszystkie te profile należą do jednej rodziny systemów aluminiowych, ich przeznaczenie nie jest identyczne. T-SLOT to klasyczny profil konstrukcyjny do budowy ram, stołów, obudów i stelaży. V-SLOT rozwija tę ideę o możliwość prowadzenia kół po odpowiednio ukształtowanych krawędziach. Z kolei C-Beam idzie krok dalej: ma budowę lepiej dostosowaną do tworzenia całych osi liniowych.

Typ profilu Główne zastosowanie Mocna strona
T-SLOT Ramy, stelaże, zabudowy Uniwersalna konstrukcja modułowa
V-SLOT Lekkie układy ruchu i konstrukcje Prowadzenie kół po krawędziach profilu
C-Beam Osie liniowe, kompaktowe moduły napędowe Połączenie funkcji konstrukcyjnej i prowadzącej

Nie oznacza to jednak, że C-Beam zawsze jest najlepszym wyborem. Jeśli budujesz wyłącznie sztywną ramę bez ruchu liniowego, zwykły T-SLOT może być prostszy i bardziej ekonomiczny. Jeśli zależy Ci na lekkim mechanizmie przesuwu, czasem wystarczy V-SLOT. C-Beam warto wybrać wtedy, gdy chcesz zintegrować więcej funkcji w jednym profilu i ograniczyć liczbę części.

Kiedy C-Beam sprawdza się najlepiej?

Najwięcej korzyści C-Beam daje w projektach, gdzie ważne są kompaktowość, modułowość i przewidywalna geometria montażu. Profil ten dobrze sprawdza się, gdy:

  • projektujesz oś liniową z napędem śrubowym,
  • chcesz ukryć część mechaniki wewnątrz przekroju,
  • zależy Ci na łatwym łączeniu z innymi profilami systemowymi,
  • budujesz urządzenie prototypowe i przewidujesz późniejsze modyfikacje,
  • potrzebujesz profilu sztywniejszego niż typowy lekki element do prostego przesuwu.

Warto przy tym pamiętać, że końcowa sztywność układu zależy nie tylko od samego profilu, ale też od długości belki, sposobu podparcia, typu wózka, jakości połączeń śrubowych i rodzaju obciążenia. Nawet bardzo dobry profil nie skompensuje błędów w geometrii ramy czy źle dobranych punktów mocowania.

Na co zwrócić uwagę przy projektowaniu?

Przy wyborze C-Beam warto przeanalizować długość osi, spodziewane siły, momenty zginające oraz sposób przenoszenia napędu. Istotna jest także współosiowość elementów oraz precyzja cięcia profilu. Jeśli konstrukcja ma być składana szybko i bez dodatkowej obróbki, duże znaczenie ma dostępność kompatybilnych akcesoriów: płyt, łączników, narożników, zaślepek i elementów montażowych. Właśnie dlatego systemowe profile aluminiowe często okazują się wygodniejsze od rozwiązań wykonywanych całkowicie od zera.

Jakie są zalety profilu C-Beam?

Największą zaletą C-Beam jest wysoki poziom integracji funkcji. Z punktu widzenia konstruktora oznacza to szybsze projektowanie i prostszy montaż. Zamiast zestawiać oddzielnie profil nośny, uchwyty prowadnic i dodatkowe elementy dystansowe, można oprzeć mechanikę na jednym spójnym komponencie.

  • Kompaktowa budowa — mniej osobnych części i mniejsze gabaryty osi.
  • Modułowość — łatwe łączenie z systemami V-SLOT i T-SLOT.
  • Dobra relacja masy do sztywności — aluminium pozwala ograniczyć ciężar konstrukcji.
  • Prostszy serwis i modyfikacje — łatwiejsza wymiana akcesoriów i rozbudowa projektu.
  • Estetyka i porządek konstrukcyjny — część mechaniki można schować wewnątrz profilu.

Oczywiście, jak każde rozwiązanie techniczne, C-Beam ma również swoje ograniczenia. Nie zastąpi precyzyjnych prowadnic szynowych w każdej aplikacji i nie zawsze będzie optymalny przy bardzo dużych obciążeniach lub wymaganiach przemysłowej dokładności. Jednak w szerokiej grupie zastosowań warsztatowych, półprofesjonalnych i prototypowych jest rozwiązaniem bardzo praktycznym.

Dlaczego warto zamawiać profile cięte na wymiar?

W przypadku systemów modułowych dokładność długości ma bezpośredni wpływ na geometrię całej konstrukcji. Profile cięte na wymiar pozwalają skrócić czas przygotowania projektu, ograniczyć odpady i zmniejszyć ryzyko błędów przy samodzielnym docinaniu. Jest to szczególnie ważne przy budowie osi liniowych, gdzie nawet niewielkie odchyłki mogą utrudnić ustawienie równoległości lub montaż płyt czołowych.

Dla klientów realizujących własne urządzenia duże znaczenie ma też możliwość zamówienia w jednym miejscu zarówno profili C-Beam, V-SLOT i T-SLOT, jak i kompatybilnych akcesoriów. To upraszcza kompletację części i ogranicza ryzyko mieszania systemów o różnej tolerancji wykonania.

Podsumowanie

C-Beam profil aluminiowy to specjalistyczny profil konstrukcyjny zaprojektowany z myślą o budowie kompaktowych osi liniowych i mechanizmów przesuwu. Łączy w sobie funkcję elementu nośnego oraz bazy pod układ prowadzenia i napędu. Dzięki temu dobrze sprawdza się w maszynach CNC, ploterach, drukarkach 3D, modułach automatyki i projektach prototypowych.

Jeżeli potrzebujesz profilu, który nie tylko tworzy ramę, ale aktywnie uczestniczy w pracy mechanizmu, C-Beam jest rozwiązaniem wartym rozważenia. W połączeniu z akcesoriami systemowymi oraz możliwością zamówienia elementów ciętych na wymiar pozwala budować konstrukcje bardziej uporządkowane, przewidywalne i łatwiejsze w rozbudowie.
